Descripción del producto

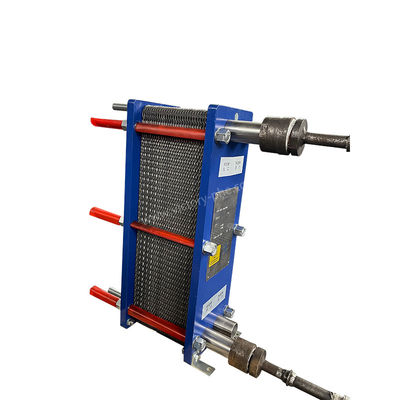

Intercambiador de calor de placa de tratamiento de agua de acero inoxidable para refrigeración industrial
Los intercambiadores de calor de placas
Un intercambiador de calor de placa está compuesto por una serie de placas metálicas dispuestas juntas, cada una con ondulaciones específicas.facilitando un intercambio de calor eficiente entre fluidos, especialmente en aplicaciones de líquido a líquido y de líquido a vapor.
Los intercambiadores de calor de placas ofrecen numerosas ventajas, entre ellas una eficiencia excepcional de transferencia de calor, pérdidas térmicas mínimas, diseño compacto y ligero, pequeña huella, versatilidad,y larga vida útilEn comparación con los intercambiadores de calor de tubo tradicionales, logran mayores coeficientes de transferencia de calor mientras ocupan menos espacio.
El diseño único de los intercambiadores de calor de placas promueve una transferencia de calor eficiente al tiempo que minimiza la caída de presión..Como resultado, los intercambiadores de calor de placa son ampliamente preferidos en todas las industrias para varias operaciones de calefacción, refrigeración y recuperación de calor.
|
Modelo |
DLXU03/DLXM3 |
|
espesor de la placa |
0.5/0.6 mm |
|
Tamaño del agujero de la placa |
50 mm |
|
Producción máxima |
45 metros3/h |
|
Adaptador de tubería para el gran diámetro |
DN50 |
|
Presión de trabajo |
1.0/1.6MPa |
|
Presión de ensayo |
1.3/2.1Mpa |
|
Modelo |
Flujo máximo estándar - ¿ Qué?3/h |
Número máximo de piezas ensambladas No |
Tamaño de la abrazadera A. No |
Duración máxima L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VAN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Según su estructura, los intercambiadores de calor de placa se pueden clasificar en cuatro tipos principales:
Los intercambiadores de calor de placas con juntas, también llamados intercambiadores de calor de placas desmontables, están compuestos de placas metálicas selladas con juntas, adecuadas para aplicaciones con menores caudales y variaciones significativas de temperatura.
Exchangers de calor de placas soldadasse construyen soldando directamente las placas metálicas entre sí, formando una superficie de transferencia de calor bien sellada, ideal para entornos de alta presión y alta temperatura.
Intercambiadores de calor de placas en espiralutilizar un par de placas metálicas en forma de espiral para crear múltiples canales para la separación de fluidos y el intercambio de calor.
Intercambiadores de calor de placas y marcosLos intercambiadores de calor de panal de abeja, también conocidos como intercambiadores de calor de panal de abeja, consisten en placas de metal corrugado apiladas dentro de un marco.
| Parámetro del producto del intercambiador de calor de placas con juntas | |
| Punto de trabajo | intercambiador de calor de placas |
| Marca del producto | La victoria |
| Material de las placas | Titanio/níquel/acero inoxidable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material de las juntas | NBR HNBR EPDM HEPDM VITON FKM Silicón |
| Material para el marco | Acero de carbono pintado |
| Color del marco | color azul o personalizado |
| Tipo de conexión | con una anchura superior o igual a 30 mm |
| Estándar de las bridas | Los requisitos de la norma ISO se aplican a las empresas de la Unión. |
| Cerrojo de apretamiento | M24 M30 M39 |
| Presión de diseño | el máximo 20mpa, el mínimo 10Mpa |
| Presión de trabajo | normales de 12,5Mpa |
| Cuota de producción | 1 juego |
| Paquete | Cuadro de polilevado |
| Garantización | un año |
| Producción de equipos | Puede hacer un reemplazo |
|
Material de las placas |
Fluido adecuado |
|
Acero inoxidable (SUS304, 316L, etc.) |
Agua pura, agua de río, agua salada comestible, aceite mineral |
|
Titanio, Ti-pd |
Salmuera, agua de mar, agua salada |
|
SMO254 |
Ácido sulfúrico diluido, solución de agua salada, solución acuosa inorgánica |
|
¿ Qué? |
Temperatura alta, alta concentración de soda cáustica |
|
El acero (C276, C22) |
Ácido sulfúrico concentrado, ácido clorhídrico, ácido fosfórico |
|
Gasqueta del cuerpo principal |
Temperatura de funcionamiento (°C) |
Fluido adecuado |
|
El NBR |
-15 ~ +135 |
Agua, agua de mar, sal mineral, salmuera |
|
El EPDM |
-25 ~ +180 |
Agua caliente, vapor, ácido, base |
|
F26: el número de unidades |
-25 ~ +230 |
Ácido, base, fluido |
|
El FTP |
0 ~ + 160 |
Ácido concentrado, base, aceite de alta temperatura, vapor |
Los intercambiadores de calor de placa se utilizan ampliamente en un amplio espectro de industrias:
1Energía solar:Los intercambiadores de calor de placa son indispensables para aprovechar la energía solar de manera eficiente a través de los colectores.
2Industria química:En el sector químico, los intercambiadores de calor de placa son parte integral de varios procesos como la recuperación de calor, el enfriamiento del producto y el control de la temperatura de reacción.Aseguran que los reactores y las unidades de destilación funcionen de manera eficiente.
3Industria siderúrgica:Los intercambiadores de calor de placa son críticos en la industria del acero para enfriar y lubricar equipos como laminaderas, altos hornos y tanques de extinción.Ayudan a mantener temperaturas óptimas y a prolongar la vida útil de los equipos.
4Industria metalúrgica:Los intercambiadores de calor de placa se utilizan en los procesos de calefacción y refrigeración en la refinación de aluminio, lo que garantiza un control preciso de la temperatura y una utilización eficiente de la energía durante la producción.
5Fabricación de máquinas:En los equipos industriales, los intercambiadores de calor de placa desempeñan un papel crucial en el enfriamiento de líquidos y lubricantes de extinción, garantizando un rendimiento constante y prolongando la vida útil de la máquina.
6Industria alimentaria:Los intercambiadores de calor de placas son vitales en las plantas de procesamiento de alimentos para los procesos de esterilización, pasteurización y enfriamiento.
7Industria textil:Al contribuir a los procesos de recuperación y refrigeración de calor, los intercambiadores de calor de placa optimizan la eficiencia energética y reducen el impacto ambiental mediante el reciclaje del calor residual en la fabricación textil.
8Industria del papel:Esencial para aplicaciones de refrigeración y recuperación de calor en la producción de papel, los intercambiadores de calor de placa permiten un funcionamiento eficiente al tiempo que minimizan el consumo de energía y la huella ambiental.
9. calefacción urbana:Los intercambiadores de calor de placa se utilizan para transferir calor de las zonas de calor residual de las centrales eléctricas a edificios residenciales y comerciales, proporcionando soluciones de calefacción eficientes y sostenibles para las comunidades urbanas.
10Industria del petróleo y de las grasas:Los intercambiadores de calor de placa desempeñan un papel crucial en el control preciso de la temperatura durante el procesamiento del petróleo, incluidos los procesos de refinación, fraccionamiento y envasado.
11Industria de la energía:Los intercambiadores de calor de placas son esenciales para los sistemas de refrigeración de las centrales eléctricas y garantizan un funcionamiento eficiente y fiable de componentes como los condensadores, la lubricación de las turbinas y la refrigeración de los equipos auxiliares.
12Aplicaciones marinas:Los intercambiadores de calor de placas se utilizan para sistemas de refrigeración en buques marinos, lo que garantiza un rendimiento confiable y un funcionamiento eficiente en entornos marítimos.
13- Acuicultura en el agua de mar:Los intercambiadores de calor de placas contribuyen a calentar el agua de mar en las incubadoras, proporcionando temperaturas óptimas para el cultivo de peces y mariscos, mejorando así la eficiencia general de la producción.
14Otras industrias:Los intercambiadores de calor de placa tienen un uso generalizado en aplicaciones farmacéuticas, petroleras, cerámicas, de vidrio, de cemento y geotérmicas, lo que facilita una transferencia de calor eficiente, la optimización de procesos,y sostenibilidad ambiental.
