Descripción del producto

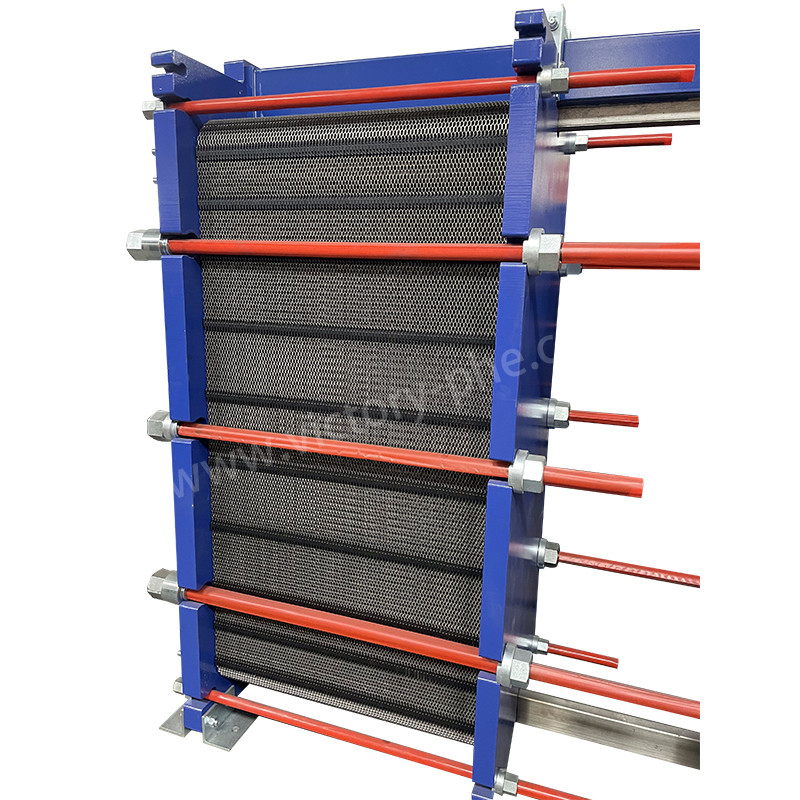

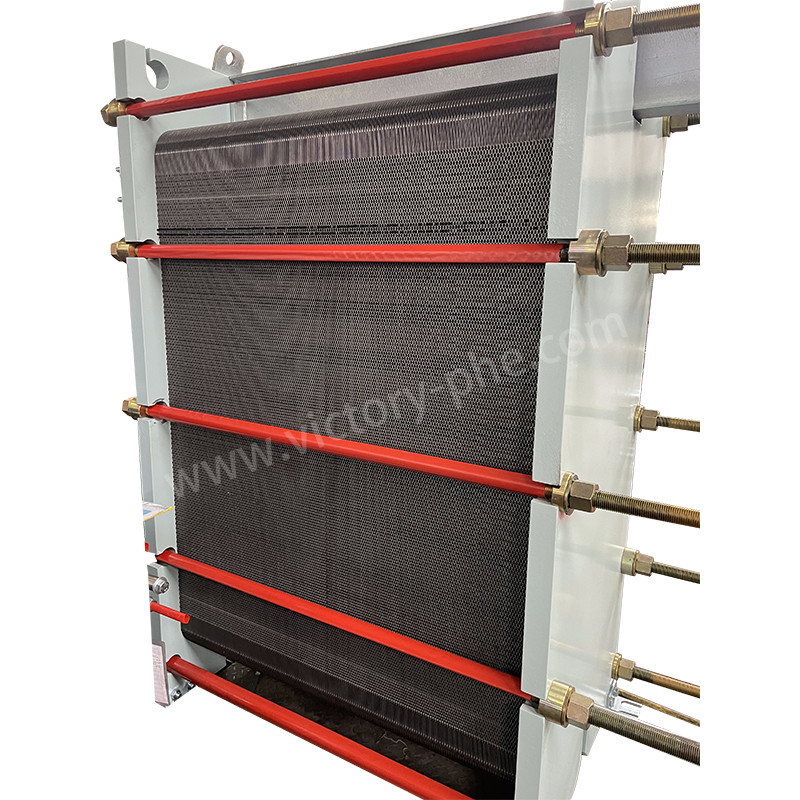

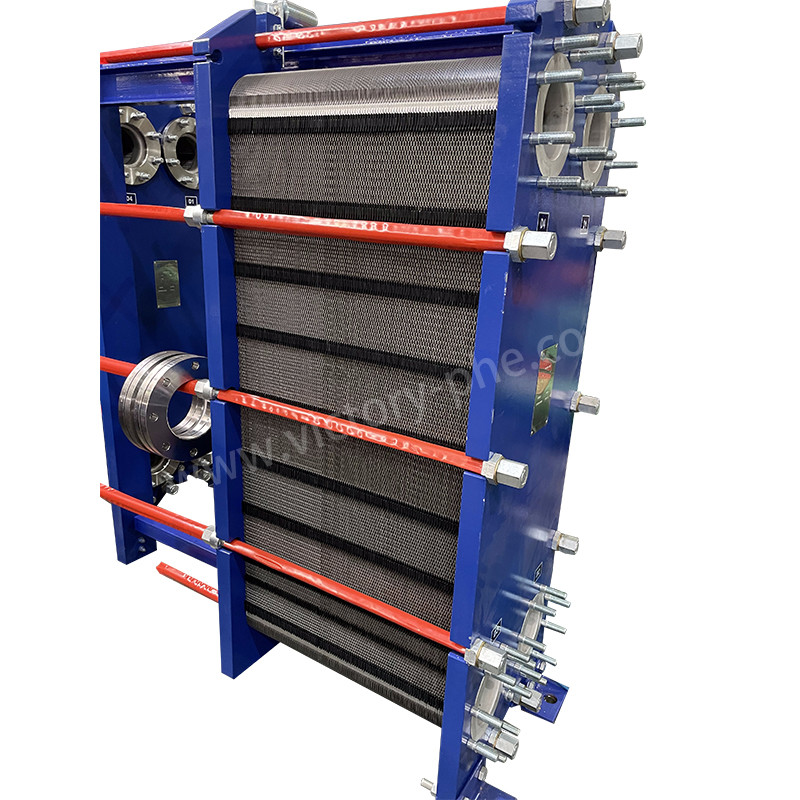

Los intercambiadores de calor de placas
Los intercambiadores de calor de placa tienen una amplia gama de aplicaciones en varias industrias debido a su eficiencia, diseño compacto y versatilidad.
1Sistemas de aire acondicionado:Los intercambiadores de calor de placa se utilizan en sistemas de calefacción, ventilación y aire acondicionado para transferir calor entre corrientes de aire, agua o refrigerantes.
2Refrigerador:Los intercambiadores de calor de placa se utilizan en sistemas de refrigeración para aplicaciones de refrigeración y recuperación de calor.
Industria de alimentos y bebidas: Los intercambiadores de calor de placas se utilizan para procesos de pasteurización, calentamiento, enfriamiento y esterilización en la industria de alimentos y bebidas.
3Procesamiento químico:Los intercambiadores de calor de placa se utilizan en plantas de procesamiento químico para calentar, enfriar, condensar y evaporar varios productos químicos.
4Generación de energía:Los intercambiadores de calor de placa se utilizan en plantas de energía para enfriar el aceite lubricante de las turbinas, los circuitos de agua de enfriamiento y los sistemas de recuperación de calor.
5Industria marina:Los intercambiadores de calor de placa se utilizan en aplicaciones marinas para motores de enfriamiento, generadores y sistemas HVAC en buques y plataformas marinas.
6Industria farmacéutica:Los intercambiadores de calor de placa se utilizan para procesos de calentamiento, enfriamiento y esterilización en la fabricación farmacéutica.
7Industria del petróleo y el gas:Los intercambiadores de calor de placa se utilizan para procesos de calefacción y refrigeración en refinerías de petróleo, plantas petroquímicas e instalaciones de procesamiento de gas natural.
Para elegir un intercambiador de calor de placa (PHE), considere los siguientes factores:
Requisitos de aplicación:Determinar las necesidades específicas de la aplicación, incluida la velocidad de flujo del fluido, las temperaturas de entrada y salida, la presión de funcionamiento y el tipo de fluido que se trata.
Materiales para placas y juntas: Seleccionar los materiales adecuados para las placas y juntas basándose en la compatibilidad química, la resistencia a la corrosión y la temperatura de funcionamiento.
Eficiencia de transferencia de calor: Considere la eficiencia de transferencia de calor del PHE respecto al tipo de fluido y la diferencia de temperatura entre fluidos.
Facilidad de mantenimiento: Evaluar la facilidad de mantenimiento del PHE, incluida la accesibilidad para la limpieza y el reemplazo de piezas.
Costo y eficiencia energética:Tener en cuenta el coste inicial del equipo, así como los costes operativos asociados con el consumo de energía.
Tamaño y capacidad:Elegir un PHE con el tamaño y la capacidad adecuados para satisfacer las demandas de la aplicación, teniendo en cuenta las limitaciones de espacio disponibles.
Si considera estos factores y consulta a un especialista en intercambiadores de calor, podrá tomar una decisión informada que satisfaga las necesidades específicas de su aplicación.
Estos son sólo algunos ejemplos de las muchas aplicaciones en las que los intercambiadores de calor de placa desempeñan un papel crucial en los procesos de transferencia de calor eficientes.
|
Modelo |
DLXU03/DLXM3 |
|
espesor de la placa |
0.5/0.6 mm |
|
Tamaño del agujero de la placa |
50 mm |
|
Producción máxima |
45 metros3/h |
|
Adaptador de tubería para el gran diámetro |
DN50 |
|
Presión de trabajo |
1.0/1.6MPa |
|
Presión de ensayo |
1.3/2.1Mpa |
|
Modelo |
Flujo máximo estándar - ¿ Qué?3/h |
Número máximo de piezas ensambladas No |
Tamaño de la abrazadera A. No |
Duración máxima L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VAN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Parámetro del producto del intercambiador de calor de placas con juntas | |
| Punto de trabajo | intercambiador de calor de placas |
| Marca del producto | La victoria |
| Material de las placas | Titanio/níquel/acero inoxidable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material de las juntas | NBR HNBR EPDM HEPDM VITON FKM Silicón |
| Material del marco | Acero de carbono pintado |
| Color del marco | color azul o personalizado |
| Tipo de conexión | con una anchura superior o igual a 30 mm |
| Estándar de las bridas | Los requisitos de la norma ISO se aplican a las empresas de la Unión. |
| Cerrojo de apretamiento | M24 M30 M39 |
| Presión de diseño | el máximo 20mpa, el mínimo 10Mpa |
| Presión de trabajo | normales de 12,5Mpa |
| Cuota de producción | 1 juego |
| Paquete | Cuadro de polilevado |
| Garantización | un año |
| Producción de equipos | Puede hacer un reemplazo |
P:Cómo asegurarse del tamaño y la capacidad al elegir un PHE
R:Al elegir un intercambiador de calor de placa (PHE) y asegurarse de que el tamaño y la capacidad satisfagan sus necesidades, siga estos pasos:
Determinar la carga térmica: Calcular la velocidad de transferencia de calor requerida en función de los requisitos térmicos de la aplicación.
Cantidades de flujo de fluidos: Determinar las velocidades de flujo de los fluidos (calientes y fríos) para establecer la capacidad del intercambiador de calor.
Diferencia de temperatura: Considere la diferencia de temperatura entre los fluidos calientes y fríos para calcular la superficie requerida para una transferencia de calor eficiente.
Caída de presión: evaluar la caída de presión permitida en el sistema para seleccionar un PHE que cumpla con este criterio.
Limitaciones de tamaño: Considere el espacio disponible para la instalación para garantizar que el PHE seleccionado encaje dentro del área designada.
Directrices del fabricante: Consulte las especificaciones y directrices del fabricante para seleccionar el tamaño y la capacidad adecuados en función de los requisitos de su aplicación.
Si sigue estos pasos y considera estos factores, puede elegir un intercambiador de calor de placa con el tamaño y la capacidad adecuados para satisfacer efectivamente sus necesidades de transferencia de calor.
|
Material de las placas |
Fluido adecuado |
|
Acero inoxidable (SUS304, 316L, etc.) |
Agua pura, agua de río, agua salada comestible, aceite mineral |
|
Titanio, Ti-pd |
Salmuera, agua de mar, agua salada |
|
SMO254 |
Ácido sulfúrico diluido, solución de agua salada, solución acuosa inorgánica |
|
¿ Qué? |
Temperatura alta, alta concentración de soda cáustica |
|
El acero (C276, C22) |
Ácido sulfúrico concentrado, ácido clorhídrico, ácido fosfórico |
|
Gasqueta del cuerpo principal |
Temperatura de funcionamiento (°C) |
Fluido adecuado |
|
El NBR |
-15 ~ +135 |
Agua, agua de mar, sal mineral, salmuera |
|
El EPDM |
-25 ~ +180 |
Agua caliente, vapor, ácido, base |
|
F26: el número de unidades |
-25 ~ +230 |
Ácido, base, fluido |
|
El FTP |
0 ~ + 160 |
Ácido concentrado, base, aceite de alta temperatura, vapor |
En un sistema HVAC (calentamiento, ventilación y aire acondicionado), el intercambiador de calor de placa funciona mediante la transferencia de calor entre dos fluidos diferentes, generalmente agua y aire.Así es como funciona el intercambiador de calor de placa en un sistema HVAC:
Transferencia de calor:En el intercambiador de calor de placas, fluidos calientes y fríos fluyen en canales separados formados por las placas.
Eficiencia de transferencia de calor:Las placas en el intercambiador de calor de placa son delgadas y tienen grandes superficies, lo que facilita una transferencia de calor eficiente entre fluidos.
Flujo continuo:A medida que los fluidos fluyen a través de los canales formados por las placas, se produce el intercambio de calor.
Control de la temperatura:El intercambiador de calor de placa está diseñado para controlar la temperatura del aire que se sopla a través del sistema HVAC, asegurando que el espacio se caliente o enfríe según sea necesario.
En resumen, el intercambiador de calor de placa juega un papel clave en la eficiencia del sistema HVAC, ayudando a regular la temperatura del aire y mejorar el confort térmico en residencias,edificios comerciales e industriales.
