Descripción del producto

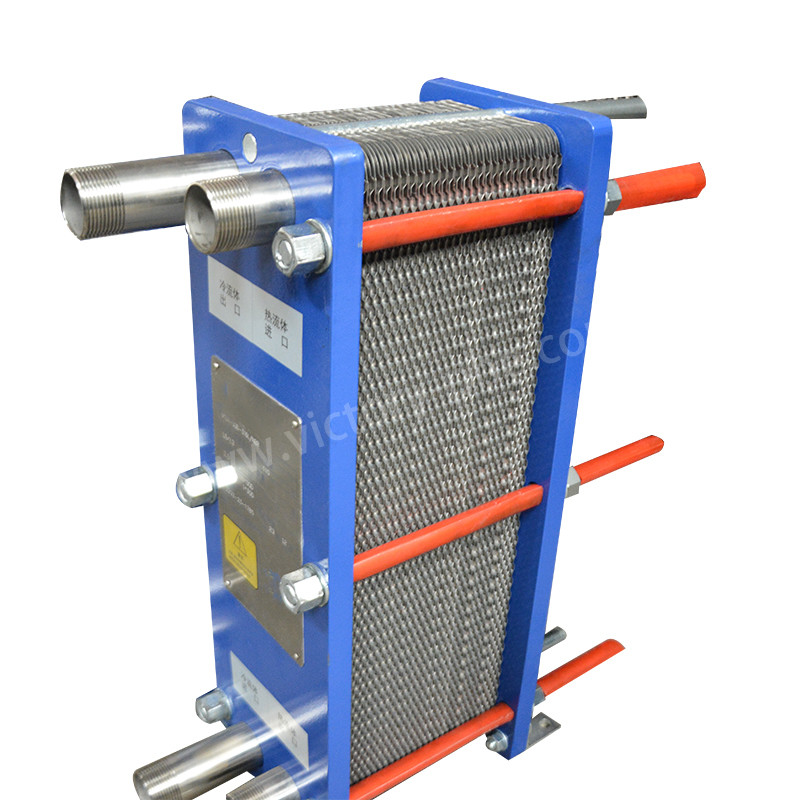

Exchanger de calor de placa totalmente soldada (PSHE) de acero inoxidable/Hastelloy/titanio VN30 para transferencia de calor de gas de aceite de agua y leche
Los intercambiadores de calor de placas
Un intercambiador de calor de placa es un tipo de intercambiador de calor que utiliza placas metálicas para transferir calor entre dos fluidos.Estos intercambiadores son eficientes en la transferencia de calor debido a la gran superficie de las placasSe utilizan comúnmente en sistemas HVAC, refrigeración, procesamiento de alimentos y otras aplicaciones industriales.
La función de un intercambiador de calor de placa es transferir calor de un fluido a otro sin que los fluidos entren en contacto directo entre sí.Esto se logra mediante la utilización de una serie de placas que se apilan juntos con pequeños huecos entre ellosUn fluido fluye a través de canales alternados formados por las placas, mientras que el otro fluido fluye a través de los canales restantes.lo que lo convierte en una forma eficiente de intercambiar calor entre dos fluidos.
Existen varios tipos de intercambiadores de calor de placa:
1. Intercambiador de calor de placa fijo (intercambiador de calor de placa de gasket):Este tipo de intercambiador de calor utiliza placas con caucho resistente al calor o material resistente a la corrosión colocado entre las placas.Estas placas se ensamblan junto con pernos y abrazaderas para formar canales para el flujo de fluido.
2. Intercambiador de calor de placa perfecta (intercambiador de calor de placa soldada):Este intercambiador de calor consiste en placas que están conectadas.
3. Intercambiador de calor de placa soldada:Este tipo de intercambiador de calor utiliza placas conectadas.
4. Intercambiador de calor de placa en espiral:Este intercambiador de calor utiliza placas enrolladas.
Los intercambiadores de calor de placa pueden utilizarse en las industrias del aire y de los alimentos para mejorar los procesos de varias maneras:
Industria aérea:
1. calefacción y refrigeración:Los intercambiadores de calor de placa se pueden utilizar para calentar o enfriar el aire en los sistemas HVAC, mejorando la eficiencia energética y manteniendo temperaturas interiores cómodas.
2Recuperación de calor:En los sistemas de ventilación, los intercambiadores de calor de placa pueden recuperar el calor del aire saliente para precalentar el aire fresco entrante, reduciendo el consumo de energía.
3Seca por aire:Los intercambiadores de calor de placas pueden ayudar en los procesos de secado por aire al controlar la temperatura y la humedad del aire.
Industria alimentaria:
1- Pasteurizado:Los intercambiadores de calor de placa se utilizan para la pasteurización de líquidos como leche, jugo y salsas calentándolos a temperaturas específicas para matar bacterias dañinas y preservar la calidad del producto.
2- Enfriamiento:Pueden utilizarse para enfriar rápidamente los productos alimenticios después de su procesamiento para prolongar su vida útil y mantener su frescura.
3. calefacción:Los intercambiadores de calor de placas pueden proporcionar un calentamiento preciso y eficiente para las operaciones de procesamiento de alimentos, garantizando una calidad y seguridad consistentes de los productos.
Mediante la utilización de intercambiadores de calor de placa en estas industrias, los procesos se pueden optimizar para una mejor eficiencia energética, calidad del producto y eficacia operativa.
| Modelo |
Flujo máximo estándar
- ¿ Qué?3/h
|
Número máximo de piezas ensambladas
No
|
Tamaño de la abrazadera
A. No
|
Duración máxima
L1
|
| VP30 |
1600 |
615 |
N*(3.2+X) |
4676.5 |
| Parámetro del producto del intercambiador de calor de placas con juntas |
| Punto de trabajo |
intercambiador de calor de placas |
| Marca del producto |
La victoria |
| Material de las placas |
Titanio/níquel/acero inoxidable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material de las juntas |
NBR HNBR EPDM HEPDM VITON FKM Silicón |
| Material del marco |
Acero de carbono pintado |
| Color del marco |
color azul o personalizado |
| Tipo de conexión |
con una anchura superior o igual a 30 mm |
| Estándar de las bridas |
Los requisitos de la norma ISO se aplican a las empresas de la Unión. |
| Cerrojo de apretamiento |
M24 M30 M39 |
| Presión de diseño |
el máximo 20mpa, el mínimo 10Mpa |
| Presión de trabajo |
normales de 12,5Mpa |
| Cuota de producción |
1 juego |

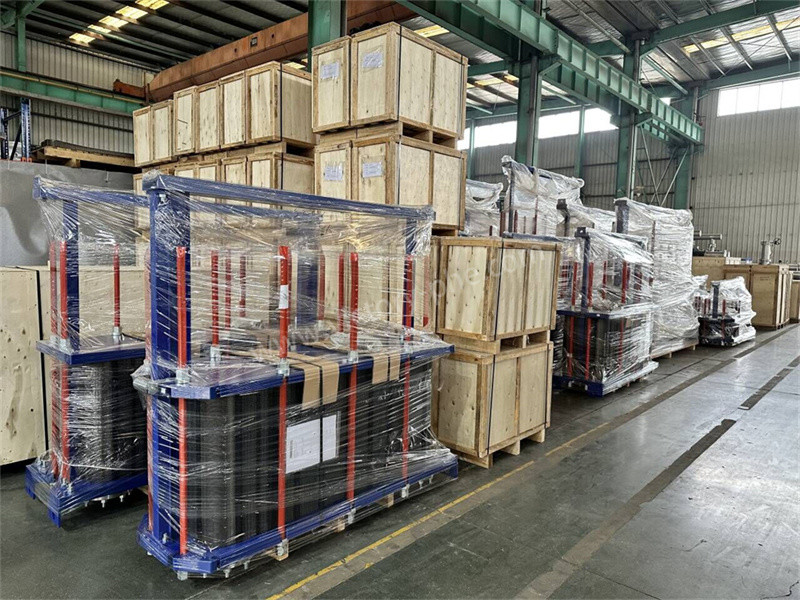

| Paquete |
Cuadro de polilevado |
| Garantización |
un año |
| Producción de equipos |
Puede hacer un reemplazo |
| Material de las placas |
Fluido adecuado |
| Acero inoxidable (SUS304, 316L, etc.) |
Agua pura, agua de río, agua salada comestible, aceite mineral |
| Titanio, Ti-pd |
Salmuera, agua de mar, agua salada |
| SMO254 |
Ácido sulfúrico diluido, solución de agua salada, solución acuosa inorgánica |
| ¿ Qué? |
Temperatura alta, alta concentración de soda cáustica |
| El acero (C276, C22) |
Ácido sulfúrico concentrado, ácido clorhídrico, ácido fosfórico |
| Gasqueta del cuerpo principal |
Temperatura de funcionamiento (°C) |
Fluido adecuado |
| El NBR |
-15 ~ +135 |
Agua, agua de mar, sal mineral, salmuera |
| El EPDM |
-25 ~ +180 |
Agua caliente, vapor, ácido, base |
| F26: el número de unidades |
-25 ~ +230 |
Ácido, base, fluido |
| El FTP |
0 ~ + 160 |
Ácido concentrado, base, aceite de alta temperatura, vapor |
| Tipo de placa |
Aplicación |
| Bajo Corredor (B) |
Caída de temperatura del medio de transferencia de calor demasiado grande, diferencia de temperatura del logaritmo demasiado pequeño |
| Corredor de alto (H) |
Solicitud de viscosidad, fibromas, caída de presión demasiado pequeña |
Pregunta y respuesta
P: ¿El producto viene con garantía?
R: Sí, nuestros productos vienen con una garantía por un cierto período. La información detallada de la garantía se incluye generalmente en el embalaje del producto o en el manual.Por favor, póngase en contacto con nuestro equipo de servicio al cliente sin demora., y le proporcionaremos el servicio post-venta necesario.
P: ¿Cuáles son las dimensiones de este producto?
R: Las dimensiones detalladas del producto se pueden encontrar en la sección de descripción de la página del producto.Si necesita información de dimensionamiento más específica u otras mediciones, por favor póngase en contacto con nuestro equipo de servicio al cliente, y estarán encantados de ayudarle.
P: ¿Existe un descuento disponible para compras al por mayor o a granel?
R: Sí, ofrecemos descuentos para compras al por mayor y a granel.Por favor, póngase en contacto con nuestro equipo de servicio al cliente para obtener información sobre descuentos al por mayor y cantidades mínimas de compra.
