Descripción del producto

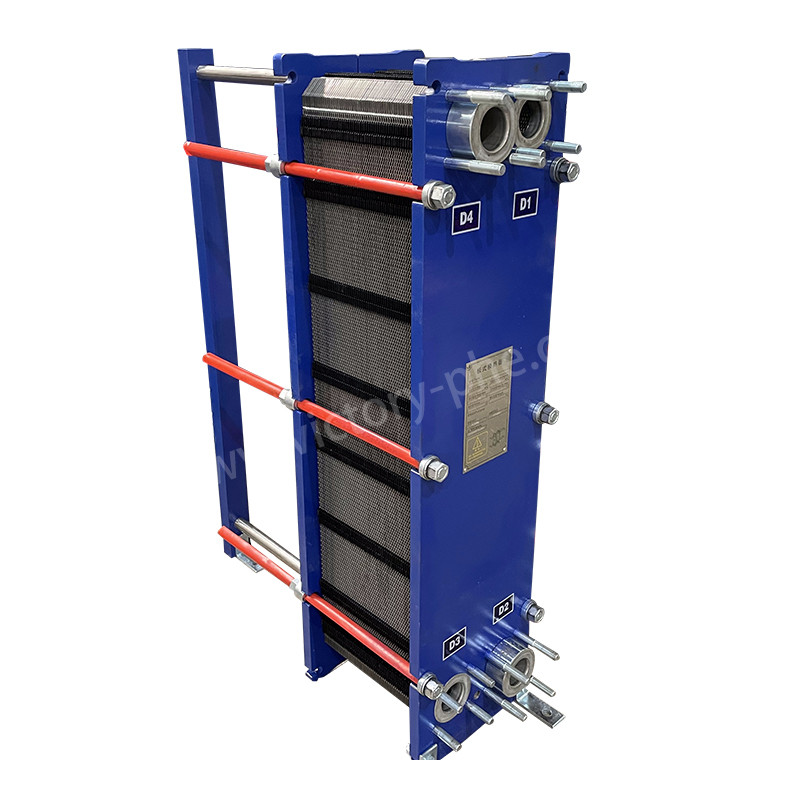

VH05 Intercambiador de calor de placa a placa de acero inoxidable para sistemas HVAC, refrigeración, refrigeración por agua Transferencia de calor
Los intercambiadores de calor de placas
Los intercambiadores de calor de placa tienen una amplia gama de aplicaciones en varias industrias debido a su eficiencia, diseño compacto y versatilidad.
1Sistemas de aire acondicionado:Los intercambiadores de calor de placa se utilizan en sistemas de calefacción, ventilación y aire acondicionado para transferir calor entre corrientes de aire, agua o refrigerantes.
2Refrigerador:Los intercambiadores de calor de placa se utilizan en sistemas de refrigeración para aplicaciones de refrigeración y recuperación de calor.
Industria de alimentos y bebidas: Los intercambiadores de calor de placas se utilizan para procesos de pasteurización, calentamiento, enfriamiento y esterilización en la industria de alimentos y bebidas.
3Procesamiento químico:Los intercambiadores de calor de placa se utilizan en plantas de procesamiento químico para calentar, enfriar, condensar y evaporar varios productos químicos.
4Generación de energía:Los intercambiadores de calor de placa se utilizan en plantas de energía para enfriar el aceite lubricante de las turbinas, los circuitos de agua de enfriamiento y los sistemas de recuperación de calor.
5Industria marina:Los intercambiadores de calor de placa se utilizan en aplicaciones marinas para motores de enfriamiento, generadores y sistemas HVAC en buques y plataformas marinas.
6Industria farmacéutica:Los intercambiadores de calor de placa se utilizan para procesos de calentamiento, enfriamiento y esterilización en la fabricación farmacéutica.
7Industria del petróleo y el gas:Los intercambiadores de calor de placa se utilizan para procesos de calefacción y refrigeración en refinerías de petróleo, plantas petroquímicas e instalaciones de procesamiento de gas natural.
Estos son sólo algunos ejemplos de las muchas aplicaciones en las que los intercambiadores de calor de placa desempeñan un papel crucial en los procesos de transferencia de calor eficientes.
|
Modelo |
DLXU03/DLXM3 |
|
espesor de la placa |
0.5/0.6 mm |
|
Tamaño del agujero de la placa |
50 mm |
|
Producción máxima |
45 metros3/h |
|
Adaptador de tubería para el gran diámetro |
DN50 |
|
Presión de trabajo |
1.0/1.6MPa |
|
Presión de ensayo |
1.3/2.1Mpa |
|
Modelo |
Flujo máximo estándar - ¿ Qué?3/h |
Número máximo de piezas ensambladas No |
Tamaño de la abrazadera A. No |
Duración máxima L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VAN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Parámetro del producto del intercambiador de calor de placas con juntas | |
| Punto de trabajo | intercambiador de calor de placas |
| Marca del producto | La victoria |
| Material de las placas | Titanio/níquel/acero inoxidable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material de las juntas | NBR HNBR EPDM HEPDM VITON FKM Silicón |
| Material del marco | Acero de carbono pintado |
| Color del marco | color azul o personalizado |
| Tipo de conexión | con una anchura superior o igual a 30 mm |
| Estándar de las bridas | Los requisitos de la norma ISO se aplican a las empresas de la Unión. |
| Cerrojo de apretamiento | M24 M30 M39 |
| Presión de diseño | el máximo 20mpa, el mínimo 10Mpa |
| Presión de trabajo | normales de 12,5Mpa |
| Cuota de producción | 1 juego |
| Paquete | Cuadro de polilevado |
| Garantización | un año |
| Producción de equipos | Puede hacer un reemplazo |
|
Material de las placas |
Fluido adecuado |
|
Acero inoxidable (SUS304, 316L, etc.) |
Agua pura, agua de río, agua salada comestible, aceite mineral |
|
Titanio, Ti-pd |
Salmuera, agua de mar, agua salada |
|
SMO254 |
Ácido sulfúrico diluido, solución de agua salada, solución acuosa inorgánica |
|
¿ Qué? |
Temperatura alta, alta concentración de soda cáustica |
|
El acero (C276, C22) |
Ácido sulfúrico concentrado, ácido clorhídrico, ácido fosfórico |
|
Gasqueta del cuerpo principal |
Temperatura de funcionamiento (°C) |
Fluido adecuado |
|
El NBR |
-15 ~ +135 |
Agua, agua de mar, sal mineral, salmuera |
|
El EPDM |
-25 ~ +180 |
Agua caliente, vapor, ácido, base |
|
F26: el número de unidades |
-25 ~ +230 |
Ácido, base, fluido |
|
El FTP |
0 ~ + 160 |
Ácido concentrado, base, aceite de alta temperatura, vapor |
En un sistema HVAC (calentamiento, ventilación y aire acondicionado), el intercambiador de calor de placa funciona mediante la transferencia de calor entre dos fluidos diferentes, generalmente agua y aire.Así es como funciona el intercambiador de calor de placa en un sistema HVAC:
Transferencia de calor:En el intercambiador de calor de placas, fluidos calientes y fríos fluyen en canales separados formados por las placas.
Eficiencia de transferencia de calor:Las placas en el intercambiador de calor de placa son delgadas y tienen grandes superficies, lo que facilita una transferencia de calor eficiente entre fluidos.
Flujo continuo:A medida que los fluidos fluyen a través de los canales formados por las placas, se produce el intercambio de calor.
Control de la temperatura:El intercambiador de calor de placa está diseñado para controlar la temperatura del aire que se sopla a través del sistema HVAC, asegurando que el espacio se caliente o enfríe según sea necesario.
En resumen, el intercambiador de calor de placa juega un papel clave en la eficiencia del sistema HVAC, ayudando a regular la temperatura del aire y mejorar el confort térmico en residencias,edificios comerciales e industriales.
