Descripción del producto

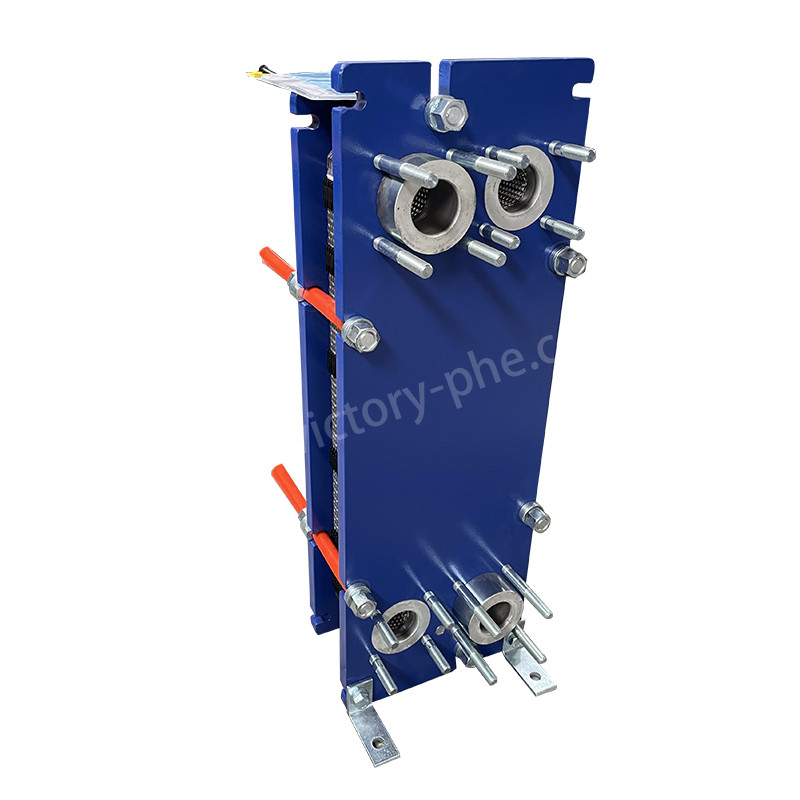

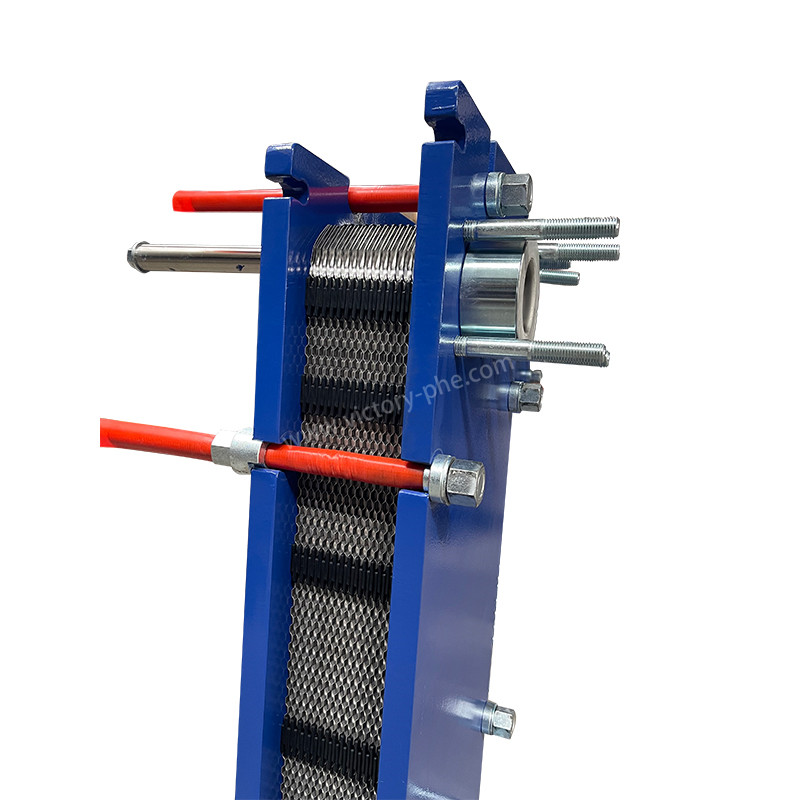

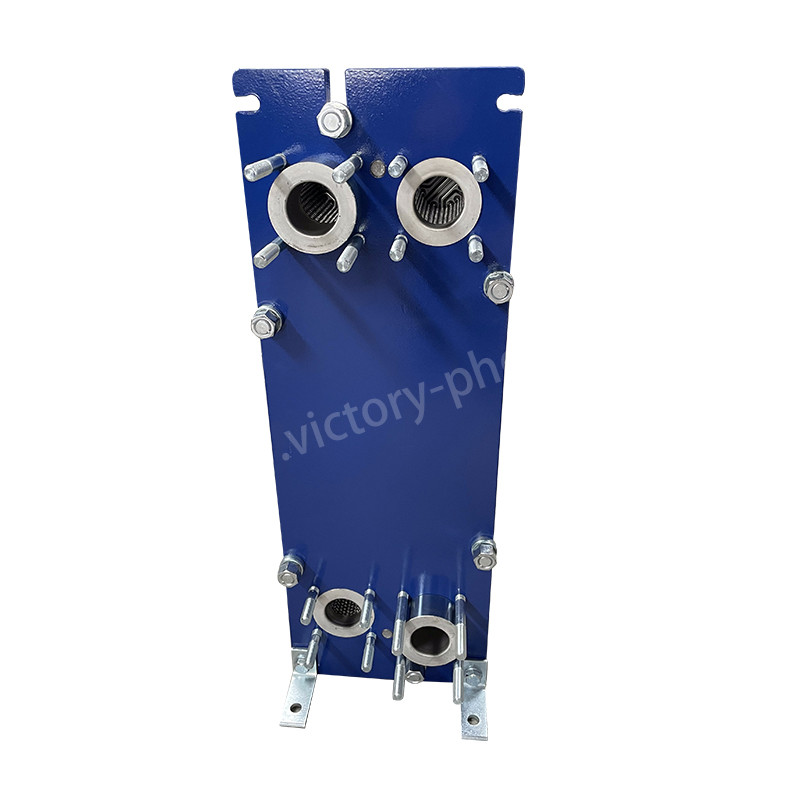

VH05 Intercambiador de calor de placa de acero inoxidable para sistemas HVAC, refrigeración y refrigeración por agua
Los intercambiadores de calor de placas
Los intercambiadores de calor de placa tienen una amplia gama de aplicaciones en varias industrias debido a su eficiencia, diseño compacto y versatilidad.
1Sistemas de aire acondicionado:Los intercambiadores de calor de placa desempeñan un papel crucial en los sistemas de calefacción, ventilación y aire acondicionado (HVAC) al facilitar la transferencia eficiente de calor entre diferentes medios, como los flujos de aire,agua, o refrigerantes.
2Refrigerador:Los intercambiadores de calor de placa se utilizan ampliamente en sistemas de refrigeración con fines de refrigeración, así como en aplicaciones de recuperación de calor.Los intercambiadores de calor de placas se utilizan para una variedad de procesos, incluida la pasteurización.El agua es un elemento esencial en la fabricación de alimentos y bebidas.
3Procesamiento químico:Los intercambiadores de calor de placa se utilizan en plantas de procesamiento químico para calentar, enfriar, condensar y evaporar varios productos químicos.
4Generación de energía:Los intercambiadores de calor de placa se utilizan en plantas de energía para enfriar el aceite lubricante de las turbinas, los circuitos de agua de enfriamiento y los sistemas de recuperación de calor.
5Industria marina:Los intercambiadores de calor de placa se utilizan en aplicaciones marinas para motores de enfriamiento, generadores y sistemas HVAC en buques y plataformas marinas.
6Industria farmacéutica:Los intercambiadores de calor de placa se utilizan para procesos de calentamiento, enfriamiento y esterilización en la fabricación farmacéutica.
7Industria del petróleo y el gas:Los intercambiadores de calor de placa se utilizan para procesos de calefacción y refrigeración en refinerías de petróleo, plantas petroquímicas e instalaciones de procesamiento de gas natural.
Estos son sólo algunos ejemplos de las muchas aplicaciones en las que los intercambiadores de calor de placa desempeñan un papel crucial en los procesos de transferencia de calor eficientes.
|
Modelo |
DLXU03/DLXM3 |
|
espesor de la placa |
0.5/0.6 mm |
|
Tamaño del agujero de la placa |
50 mm |
|
Producción máxima |
45 metros3/h |
|
Adaptador de tubería para el gran diámetro |
DN50 |
|
Presión de trabajo |
1.0/1.6MPa |
|
Presión de ensayo |
1.3/2.1Mpa |
|
Modelo |
Flujo máximo estándar - ¿ Qué?3/h |
Número máximo de piezas ensambladas No |
Tamaño de la abrazadera A. No |
Duración máxima L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VAN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Parámetro del producto del intercambiador de calor de placas con juntas | |
| Punto de trabajo | intercambiador de calor de placas |
| Marca del producto | La victoria |
| Material de las placas | Titanio/níquel/acero inoxidable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material de las juntas | NBR HNBR EPDM HEPDM VITON FKM Silicón |
| Material del marco | Acero de carbono pintado |
| Color del marco | color azul o personalizado |
| Tipo de conexión | con una anchura superior o igual a 30 mm |
| Estándar de las bridas | Los requisitos de la norma ISO se aplican a las empresas de la Unión. |
| Cerrojo de apretamiento | M24 M30 M39 |
| Presión de diseño | el máximo 20mpa, el mínimo 10Mpa |
| Presión de trabajo | normales de 12,5Mpa |
| Cuota de producción | 1 juego |
| Paquete | Cuadro de polilevado |
| Garantización | un año |
| Producción de equipos | Puede hacer un reemplazo |
|
Material de las placas |
Fluido adecuado |
|
Acero inoxidable (SUS304, 316L, etc.) |
Agua pura, agua de río, agua salada comestible, aceite mineral |
|
Titanio, Ti-pd |
Salmuera, agua de mar, agua salada |
|
SMO254 |
Ácido sulfúrico diluido, solución de agua salada, solución acuosa inorgánica |
|
¿ Qué? |
Temperatura alta, alta concentración de soda cáustica |
|
El acero (C276, C22) |
Ácido sulfúrico concentrado, ácido clorhídrico, ácido fosfórico |
|
Gasqueta del cuerpo principal |
Temperatura de funcionamiento (°C) |
Fluido adecuado |
|
El NBR |
-15 ~ +135 |
Agua, agua de mar, sal mineral, salmuera |
|
El EPDM |
-25 ~ +180 |
Agua caliente, vapor, ácido, base |
|
F26: el número de unidades |
-25 ~ +230 |
Ácido, base, fluido |
|
El FTP |
0 ~ + 160 |
Ácido concentrado, base, aceite de alta temperatura, vapor |
Los intercambiadores de calor de placa son componentes esenciales en los sistemas HVAC, responsables de transferir calor entre fluidos como agua y aire.
1Transferencia de calor:El intercambiador de calor de placa cuenta con canales separados para fluidos calientes y fríos, lo que permite la transferencia de calor del fluido caliente al fluido frío a través de las placas metálicas.
2Transferencia de calor eficiente:Las placas delgadas con grandes superficies en el intercambiador de calor permiten un intercambio de calor eficiente entre los fluidos.
3- Flujo continuo:Los fluidos fluyen a través de los canales formados por las placas, lo que facilita una transferencia de calor rápida y efectiva.
4Control de la temperatura:El intercambiador de calor de placa ayuda a regular la temperatura del aire soplado a través del sistema HVAC, asegurando un calentamiento o enfriamiento adecuados para el nivel de comodidad deseado.
En conclusión, los intercambiadores de calor de placas son vitales para los sistemas HVAC, mejorando su eficiencia y contribuyendo a un confort térmico óptimo en diversos entornos, incluidos los residenciales, comerciales, industriales y industriales.y edificios industriales.
