Descripción del producto

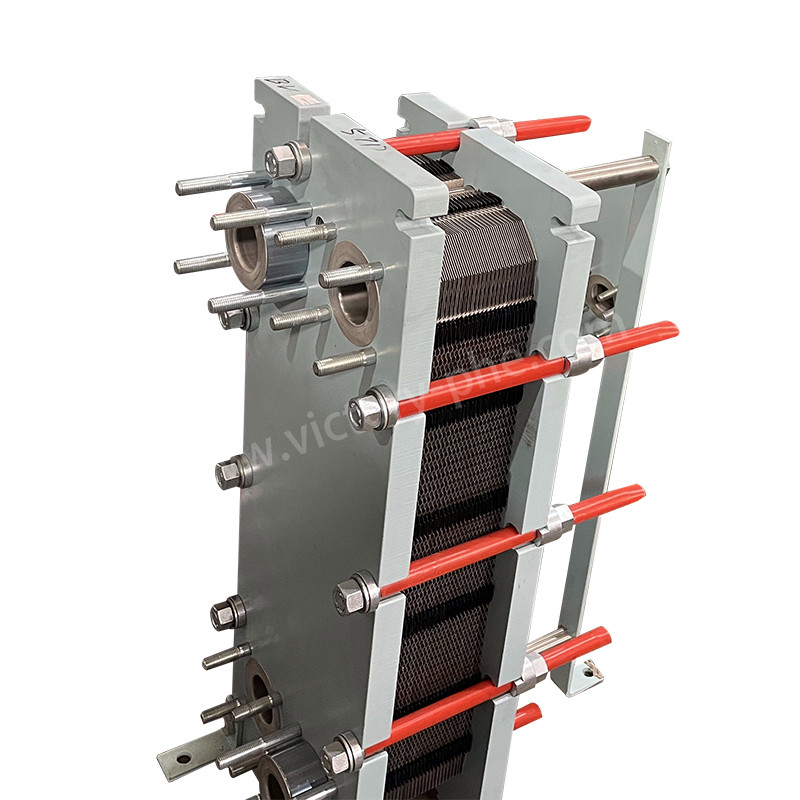

Intercambiador de calor de placa de tratamiento de agua de acero inoxidable para refrigeración industrial
Los intercambiadores de calor de placas
Un intercambiador de calor de placa está compuesto por una serie de placas metálicas apiladas, cada una con ondulaciones específicas.facilitando el intercambio de calor entre fluidos, especialmente en aplicaciones de líquido a líquido y de líquido a vapor.
Los intercambiadores de calor de placa ofrecen numerosas ventajas, entre ellas una eficiencia excepcional de transferencia de calor, pérdidas térmicas mínimas, construcción compacta y ligera, una pequeña huella, versatilidad,y una larga vida útilEn comparación con los intercambiadores de calor de tubo tradicionales, logran coeficientes de transferencia de calor más altos mientras ocupan menos espacio.
El diseño único de los intercambiadores de calor de placas promueve una transferencia de calor eficiente al tiempo que minimiza la caída de presión..Como resultado, los intercambiadores de calor de placa son ampliamente preferidos en todas las industrias para varias operaciones de calefacción, refrigeración y recuperación de calor.
|
Modelo |
DLXU03/DLXM3 |
|
espesor de la placa |
0.5/0.6 mm |
|
Tamaño del agujero de la placa |
50 mm |
|
Producción máxima |
45 metros3/h |
|
Adaptador de tubería para el gran diámetro |
DN50 |
|
Presión de trabajo |
1.0/1.6MPa |
|
Presión de ensayo |
1.3/2.1Mpa |
|
Modelo |
Flujo máximo estándar - ¿ Qué?3/h |
Número máximo de piezas ensambladas No |
Tamaño de la abrazadera A. No |
Duración máxima L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VAN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Según su estructura, los intercambiadores de calor de placa se pueden clasificar en cuatro tipos principales:
Los intercambiadores de calor de placas con juntas, también conocidos como intercambiadores de calor de placas extraíbles, consisten en placas metálicas desmontables selladas con juntas,que los hace adecuados para aplicaciones con caudales más bajos y variaciones significativas de temperatura.
Exchangers de calor de placas soldadasLas placas metálicas se soldan directamente entre sí para formar una superficie de transferencia de calor bien sellada, lo que las hace ideales para entornos de alta presión y alta temperatura.
Intercambiadores de calor de placas en espiralutilizar un par de placas metálicas en forma de espiral para crear múltiples canales para la separación de fluidos y el intercambio de calor.
Intercambiadores de calor de placas y marcosEl fluido fluye a través de canales alternados entre las placas, lo que permite una transferencia de calor eficiente.
| Parámetro del producto del intercambiador de calor de placas con juntas | |
| Punto de trabajo | intercambiador de calor de placas |
| Marca del producto | La victoria |
| Material de las placas | Titanio/níquel/acero inoxidable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material de las juntas | NBR HNBR EPDM HEPDM VITON FKM Silicón |
| Material para el marco | Acero de carbono pintado |
| Color del marco | color azul o personalizado |
| Tipo de conexión | con una anchura superior o igual a 30 mm |
| Estándar de las bridas | Los requisitos de la norma ISO se aplican a las empresas de la Unión. |
| Cerrojo de apretamiento | M24 M30 M39 |
| Presión de diseño | el máximo 20mpa, el mínimo 10Mpa |
| Presión de trabajo | normales de 12,5Mpa |
| Cuota de producción | 1 juego |
| Paquete | Cuadro de polilevado |
| Garantización | un año |
| Producción de equipos | Puede hacer un reemplazo |
|
Material de las placas |
Fluido adecuado |
|
Acero inoxidable (SUS304, 316L, etc.) |
Agua pura, agua de río, agua salada comestible, aceite mineral |
|
Titanio, Ti-pd |
Salmuera, agua de mar, agua salada |
|
SMO254 |
Ácido sulfúrico diluido, solución de agua salada, solución acuosa inorgánica |
|
¿ Qué? |
Temperatura alta, alta concentración de soda cáustica |
|
El acero (C276, C22) |
Ácido sulfúrico concentrado, ácido clorhídrico, ácido fosfórico |
|
Gasqueta del cuerpo principal |
Temperatura de funcionamiento (°C) |
Fluido adecuado |
|
El NBR |
-15 ~ +135 |
Agua, agua de mar, sal mineral, salmuera |
|
El EPDM |
-25 ~ +180 |
Agua caliente, vapor, ácido, base |
|
F26: el número de unidades |
-25 ~ +230 |
Ácido, base, fluido |
|
El FTP |
0 ~ + 160 |
Ácido concentrado, base, aceite de alta temperatura, vapor |
Los intercambiadores de calor de placa encuentran aplicaciones versátiles en varias industrias:
1Energía solar: Son cruciales para aprovechar eficientemente la energía solar a través de los colectores, lo que permite la transferencia de calor entre el fluido solar y el fluido de trabajo para una conversión óptima de energía.
2Industria química: Integral en diversos procesos químicos, incluida la recuperación de calor, enfriamiento del producto y control de la temperatura de reacción, garantizando el funcionamiento eficiente de los reactores y las unidades de destilación.
3. Industria siderúrgica: Es esencial para enfriar y lubricar equipos críticos como molinos de laminación, altos hornos y tanques de extinción, mantener temperaturas óptimas y extender la vida útil del equipo.
4Industria metalúrgica: Se utiliza para procesos de calefacción y refrigeración en la refinación del aluminio, garantizando un control preciso de la temperatura y una utilización eficiente de la energía durante toda la producción.
5Fabricación de maquinaria: Se utiliza para enfriar líquidos y lubricantes de extinción en equipos industriales, garantizando un rendimiento constante y prolongando la vida útil de la máquina.
6Industria alimentaria: Vital para los procesos de esterilización, pasteurización y enfriamiento en las plantas de procesamiento de alimentos, asegurando la seguridad, calidad y prolongación de la vida útil del producto.
7Industria textil: Contribuir a los procesos de recuperación y refrigeración de calor, optimizando la eficiencia energética y reduciendo el impacto ambiental mediante el reciclaje del calor residual.
8Industria del papel: Es esencial para aplicaciones de refrigeración y recuperación de calor en la producción de papel, garantizando un funcionamiento eficiente al tiempo que se minimiza el consumo de energía y la huella ambiental.
9. Calentamiento urbano: Utilizado para transferir calor de las zonas de calor residual de las centrales eléctricas a edificios residenciales y comerciales, proporcionando soluciones de calefacción eficientes y sostenibles para las comunidades urbanas.
10Industria del petróleo y las grasas: Se utiliza para el control preciso de la temperatura durante el procesamiento del petróleo, incluidos los procesos de refinación, fraccionamiento y envasado.
11Industria eléctrica: Crucial para los sistemas de refrigeración de las centrales eléctricas, incluidos los condensadores, la lubricación de las turbinas y el enfriamiento de los equipos auxiliares, garantizando un funcionamiento eficiente y fiable.
12Aplicaciones marinas: Se utiliza para sistemas de refrigeración en buques marinos, garantizando un rendimiento fiable y una operación eficiente en entornos marítimos.
13. Acuicultura en el agua de mar: Contribuir al calentamiento del agua de mar en las incubadoras, proporcionando temperaturas óptimas para el cultivo de pescado y mariscos, mejorando la eficiencia general de la producción.
14Otras industrias: Ampliamente utilizado en aplicaciones farmacéuticas, petroleras, cerámicas, de vidrio, de cemento y geotérmicas, promoviendo una transferencia de calor eficiente, la optimización de procesos y la sostenibilidad ambiental.
