Descripción del producto

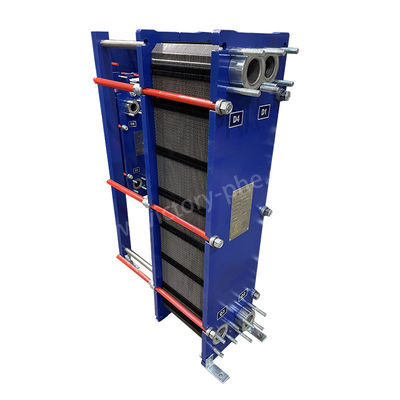

Intercambiador de calor de placa de tratamiento de agua de acero inoxidable para refrigeración industrial
Los intercambiadores de calor de placas
Un intercambiador de calor de placa consiste en una serie de placas metálicas apiladas entre sí, cada una con ondulaciones específicas.,en particular en las operaciones de líquido a líquido y de líquido a vapor.
Los intercambiadores de calor de placas ofrecen varias ventajas: una eficiencia excepcional de transferencia de calor, pérdidas térmicas mínimas, diseño compacto y ligero, pequeña huella, versatilidad y larga vida útil.En comparación con los intercambiadores de calor por tubo tradicionalesAdemás, pueden alcanzar tasas de recuperación de calor superiores al 90%.
El diseño único de los intercambiadores de calor de placas promueve una transferencia de calor eficiente al tiempo que minimiza la caída de presión..En consecuencia, los intercambiadores de calor de placa son ampliamente preferidos en las industrias para procesos de calefacción, refrigeración y recuperación de calor.
|
Modelo |
DLXU03/DLXM3 |
|
espesor de la placa |
0.5/0.6 mm |
|
Tamaño del agujero de la placa |
50 mm |
|
Producción máxima |
45 metros3/h |
|
Adaptador de tubería para el gran diámetro |
DN50 |
|
Presión de trabajo |
1.0/1.6MPa |
|
Presión de ensayo |
1.3/2.1Mpa |
|
Modelo |
Flujo máximo estándar - ¿ Qué?3/h |
Número máximo de piezas ensambladas No |
Tamaño de la abrazadera A. No |
Duración máxima L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VAN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Según su estructura, los intercambiadores de calor de placa se pueden clasificar en cuatro tipos principales:
Los intercambiadores de calor de placas con juntas, también conocidos como intercambiadores de calor de placas extraíbles, consisten en placas metálicas desmontables selladas con juntas,que los hace adecuados para aplicaciones con caudales más bajos y variaciones significativas de temperatura.
Exchangers de calor de placas soldadasLas placas metálicas se soldan directamente entre sí para formar una superficie de transferencia de calor bien sellada, lo que las hace ideales para entornos de alta presión y alta temperatura.
Intercambiadores de calor de placas en espiralutilizar un par de placas metálicas en forma de espiral para crear múltiples canales para la separación de fluidos y el intercambio de calor.
Intercambiadores de calor de placas y marcosEl fluido fluye a través de canales alternados entre las placas, lo que permite una transferencia de calor eficiente.
| Parámetro del producto del intercambiador de calor de placas con juntas | |
| Punto de trabajo | intercambiador de calor de placas |
| Marca del producto | La victoria |
| Material de las placas | Titanio/níquel/acero inoxidable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material de las juntas | NBR HNBR EPDM HEPDM VITON FKM Silicón |
| Material para el marco | Acero de carbono pintado |
| Color del marco | color azul o personalizado |
| Tipo de conexión | con una anchura superior o igual a 30 mm |
| Estándar de las bridas | Los requisitos de la norma ISO se aplican a las empresas de la Unión. |
| Cerrojo de apretamiento | M24 M30 M39 |
| Presión de diseño | el máximo 20mpa, el mínimo 10Mpa |
| Presión de trabajo | normales de 12,5Mpa |
| Cuota de producción | 1 juego |
| Paquete | Cuadro de polilevado |
| Garantización | un año |
| Producción de equipos | Puede hacer un reemplazo |
|
Material de las placas |
Fluido adecuado |
|
Acero inoxidable (SUS304, 316L, etc.) |
Agua pura, agua de río, agua salada comestible, aceite mineral |
|
Titanio, Ti-pd |
Salmuera, agua de mar, agua salada |
|
SMO254 |
Ácido sulfúrico diluido, solución de agua salada, solución acuosa inorgánica |
|
¿ Qué? |
Temperatura alta, alta concentración de soda cáustica |
|
El acero (C276, C22) |
Ácido sulfúrico concentrado, ácido clorhídrico, ácido fosfórico |
|
Gasqueta del cuerpo principal |
Temperatura de funcionamiento (°C) |
Fluido adecuado |
|
El NBR |
-15 ~ +135 |
Agua, agua de mar, sal mineral, salmuera |
|
El EPDM |
-25 ~ +180 |
Agua caliente, vapor, ácido, base |
|
F26: el número de unidades |
-25 ~ +230 |
Ácido, base, fluido |
|
El FTP |
0 ~ + 160 |
Ácido concentrado, base, aceite de alta temperatura, vapor |
Aplicaciones de los intercambiadores de calor de placas:
Energía solar: Los intercambiadores de calor de placa desempeñan un papel crucial en el aprovechamiento eficiente de la energía solar a través de los colectores, donde facilitan la transferencia de energía solar a otros sistemas de energía solar. de calor entre el fluido solar y el fluido de trabajo, asegurando una conversión óptima de energía.
Industria química: Los intercambiadores de calor de placas son componentes integrales de diversos procesos químicos, incluida la recuperación de calor, el enfriamiento del producto y el control de la temperatura de reacción,garantizar el funcionamiento eficiente y preciso de los reactores químicos y las unidades de destilación.
Industria siderúrgica: En la industria siderúrgica, los intercambiadores de calor de placas son esenciales para la refrigeración y lubricación de equipos críticos como laminaderas, altos hornos y tanques de extinción,contribuyendo al mantenimiento de temperaturas de funcionamiento óptimas y a extender la vida útil de los equipos.
Industria metalúrgica: Los intercambiadores de calor de placas se utilizan en la industria metalúrgica para los procesos de calefacción y refrigeración de la refinación del aluminio,garantizar un control preciso de la temperatura y una utilización eficiente de la energía durante todo el ciclo de producción.
Fabricación de maquinaria: Los intercambiadores de calor de placas se utilizan en la fabricación de maquinaria para enfriar líquidos y lubricantes de extinción en diversos equipos industriales,garantizar un rendimiento constante y prolongar la vida útil de las máquinas.
Industria alimentaria: Los intercambiadores de calor de placas desempeñan un papel vital en la industria alimentaria, facilitando los procesos de esterilización, pasteurización y refrigeración en las plantas de procesamiento de alimentos, garantizando la seguridad del producto, la calidad, la calidad y la calidad de los productos.y prórroga de la vida útil.
Industria textil: Los intercambiadores de calor de placas contribuyen a los procesos de recuperación y refrigeración de calor en la fabricación textil,optimizar la eficiencia energética y reducir el impacto ambiental mediante el reciclaje del calor residual de procesos como el teñido y el acabado.
Industria del papel: Los intercambiadores de calor de placas son esenciales en la industria del papel para aplicaciones de refrigeración y recuperación de calor, garantizando un funcionamiento eficiente de las máquinas de papel, los cilindros de secado,y sistemas de tratamiento de aguas residuales, minimizando el consumo de energía y la huella ambiental.
Calentamiento urbano: Los intercambiadores de calor de placa se utilizan en los sistemas de calefacción urbana para transferir calor de las zonas de calor residual de las centrales eléctricas a edificios residenciales y comerciales,proporcionar soluciones de calefacción eficientes y sostenibles para las comunidades urbanas.
Industria del petróleo y las grasas: los intercambiadores de calor de placa se utilizan en la industria del petróleo y las grasas para aplicaciones de calefacción y refrigeración en plantas de procesamiento de petróleo,garantizar un control preciso de la temperatura durante el refino, el fraccionamiento y los procesos de envasado.
Industria eléctrica: Los intercambiadores de calor de placa desempeñan un papel crucial en las centrales eléctricas para los sistemas de refrigeración, incluidos los condensadores, la lubricación de las turbinas y el enfriamiento de los equipos auxiliares.garantizar el funcionamiento eficiente y fiable de las instalaciones de generación de energía.
Aplicaciones marinas: Los intercambiadores de calor de placa se utilizan en buques marinos para sistemas de refrigeración, incluidos motores diesel, enfriadores centrales y sistemas de desalinización de agua de mar,garantizar un rendimiento fiable y una operación eficiente en entornos marítimos.
Acuicultura en el agua de mar: Los intercambiadores de calor de placas contribuyen a calentar el agua de mar en incubaciones para aplicaciones acuícolas, proporcionando temperaturas óptimas del agua para el cultivo de peces y mariscos,promover el crecimiento y mejorar la eficiencia general de la producción.
Otras industrias: Los intercambiadores de calor de placa se utilizan ampliamente en aplicaciones farmacéuticas, petroleras, cerámicas, de vidrio, de cemento y geotérmicas, contribuyendo a una transferencia de calor eficiente, a la optimización de procesos,y sostenibilidad ambiental en diversos sectores industriales.
