Descripción del producto

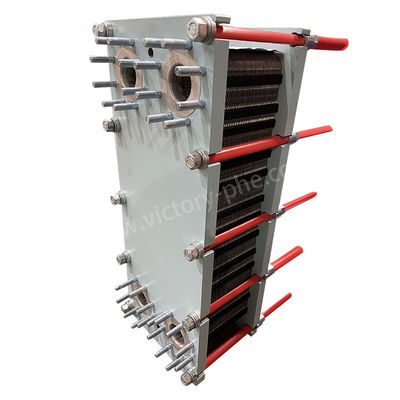

Intercambiador de calor de placa de tratamiento de agua de acero inoxidable para refrigeración industrial
Los intercambiadores de calor de placas
Un intercambiador de calor de placa es un dispositivo altamente eficiente compuesto por una serie de placas metálicas dispuestas en una configuración apilada, cada una con ondulaciones específicas.Estas placas forman canales rectangulares estrechosLos intercambiadores de calor de placa son excelentes en operaciones de intercambio de calor de líquido a líquido y de líquido a vapor.
Ofrecen numerosas ventajas, entre ellas una eficiencia excepcional de transferencia de calor, pérdidas térmicas mínimas, diseño compacto y ligero, pequeña huella, versatilidad y vida útil prolongada.En comparación con los intercambiadores de calor por tubo tradicionalesLos intercambiadores de calor de placa pueden alcanzar coeficientes de transferencia de calor significativamente más altos mientras ocupan sólo una fracción del espacio.
La disposición distinta de los intercambiadores de calor de las placas promueve una transferencia de calor eficiente al tiempo que minimiza la caída de presión.mejora de las capacidades de transferencia de calorComo resultado, los intercambiadores de calor de placa son preferidos en varias industrias para tareas como calefacción, refrigeración y recuperación de calor.
|
Modelo |
DLXU03/DLXM3 |
|
espesor de la placa |
0.5/0.6 mm |
|
Tamaño del agujero de la placa |
50 mm |
|
Producción máxima |
45 metros3/h |
|
Adaptador de tubería para el gran diámetro |
DN50 |
|
Presión de trabajo |
1.0/1.6MPa |
|
Presión de ensayo |
1.3/2.1Mpa |
|
Modelo |
Flujo máximo estándar - ¿ Qué?3/h |
Número máximo de piezas ensambladas No |
Tamaño de la abrazadera A. No |
Duración máxima L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VAN5 |
45 |
211 |
N*(2.0+X) |
1390 |
Según su estructura, los intercambiadores de calor de placa se pueden clasificar en cuatro tipos principales:
Los intercambiadores de calor de placas con juntas, también conocidos como intercambiadores de calor de placas extraíbles, cuentan con una serie de placas metálicas desmontables selladas con juntas.Son adecuados para aplicaciones con caudales más bajos y fluctuaciones de temperatura significativas.
Exchangers de calor de placas soldadasEl uso de placas metálicas directamente soldadas entre sí para crear una superficie de transferencia de calor bien sellada.
Intercambiadores de calor de placas en espiralutilizar un par de placas metálicas en forma de espiral para generar múltiples canales para la separación de fluidos y el intercambio de calor.
Intercambiadores de calor de placas y marcos, también conocidos como intercambiadores de calor de panal de abeja, se componen de placas de metal ondulado apiladas y encerradas en un marco.permitir una transferencia de calor eficiente.
| Parámetro del producto del intercambiador de calor de placas con juntas | |
| Punto de trabajo | intercambiador de calor de placas |
| Marca del producto | La victoria |
| Material de las placas | Titanio/níquel/acero inoxidable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material de las juntas | NBR HNBR EPDM HEPDM VITON FKM Silicón |
| Material para el marco | Acero de carbono pintado |
| Color del marco | color azul o personalizado |
| Tipo de conexión | con una anchura superior o igual a 30 mm |
| Estándar de las bridas | Los requisitos de la norma ISO se aplican a las empresas de la Unión. |
| Cerrojo de apretamiento | M24 M30 M39 |
| Presión de diseño | el máximo 20mpa, el mínimo 10Mpa |
| Presión de trabajo | normales de 12,5Mpa |
| Cuota de producción | 1 juego |
| Paquete | Cuadro de polilevado |
| Garantización | un año |
| Producción de equipos | Puede hacer un reemplazo |
|
Material de las placas |
Fluido adecuado |
|
Acero inoxidable (SUS304, 316L, etc.) |
Agua pura, agua de río, agua salada comestible, aceite mineral |
|
Titanio, Ti-pd |
Salmuera, agua de mar, agua salada |
|
SMO254 |
Ácido sulfúrico diluido, solución de agua salada, solución acuosa inorgánica |
|
¿ Qué? |
Temperatura alta, alta concentración de soda cáustica |
|
El acero (C276, C22) |
Ácido sulfúrico concentrado, ácido clorhídrico, ácido fosfórico |
|
Gasqueta del cuerpo principal |
Temperatura de funcionamiento (°C) |
Fluido adecuado |
|
El NBR |
-15 ~ +135 |
Agua, agua de mar, sal mineral, salmuera |
|
El EPDM |
-25 ~ +180 |
Agua caliente, vapor, ácido, base |
|
F26: el número de unidades |
-25 ~ +230 |
Ácido, base, fluido |
|
El FTP |
0 ~ + 160 |
Ácido concentrado, base, aceite de alta temperatura, vapor |
Aplicaciones de los intercambiadores de calor de placas:
