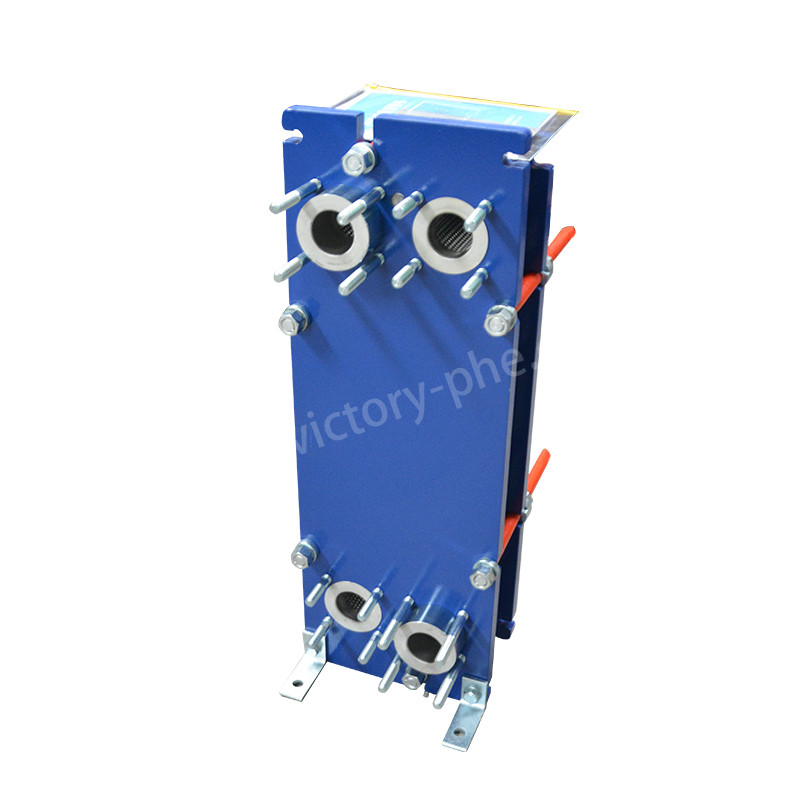

Intercambiador de calor de placa con junta SS304 SS316L
Descripción del producto
1Un intercambiador de calor de placa es un tipo de intercambiador de calor que utiliza placas metálicas para transferir calor entre dos fluidos.placas ligeramente separadas que tienen superficies muy grandes y pasajes de flujo de fluido para la transferencia de calorLos fluidos pueden fluir en contracorriente o co-corriente, lo que permite una transferencia de calor eficiente.
2Los intercambiadores de calor de placa se utilizan comúnmente en HVAC, refrigeración, procesamiento químico e industrias de alimentos y bebidas debido a su alta eficiencia de transferencia de calor, tamaño compacto,y fácil mantenimientoA menudo se les prefiere a los intercambiadores de calor tradicionales de cáscara y tubo debido a su menor costo, tasas de transferencia de calor más altas y flexibilidad en el manejo de diferentes fluidos.
3El diseño de los intercambiadores de calor de placas permite una inspección, limpieza y mantenimiento fáciles, lo que los convierte en una opción popular para diversas aplicaciones industriales y comerciales.
| Modelo | VH15/VN15/VM15M: el número de unidades de producción y el número de unidades de producción. |
| espesor de la placa | 0.5/0.6 mm |
| Tamaño del agujero de la placa | 150 mm |
| Producción máxima | 380 metros3/h |
| Adaptador de tubería para el gran diámetro | DN 150 |
| Presión de trabajo | 1.0/1.6MPa |
| Presión de ensayo | 1.3/2.1Mpa |
|
Modelo |
Flujo máximo estándar - ¿ Qué?3/h |
Número máximo de piezas ensambladas No |
Tamaño de la abrazadera A. No |
Duración máxima L1 |
|
VH15 |
380 |
253 |
N*(3.8+X) |
2346 |
|
Vn15 |
380 |
268 |
N*(2.6+X) |
2046 |
|
VM15M |
380 |
415 |
N*(4.0+X) |
3401 |
|
Parámetro del producto del intercambiador de calor de placas con juntas |
|
|
Punto de trabajo |
intercambiador de calor de placas |
|
Marca del producto |
La victoria |
|
Material de las placas |
Titanio/níquel/acero inoxidable 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
|
Material de las juntas |
NBR HNBR EPDM HEPDM VITON FKM Silicón |
|
Material del marco |
Acero de carbono pintado |
|
Color del marco |
color azul o personalizado |
|
Tipo de conexión |
con una anchura superior o igual a 30 mm |
|
Estándar de las bridas |
Los requisitos de la norma ISO se aplican a las empresas de la Unión. |
|
Cerrojo de apretamiento |
M24 M30 M39 |
|
Presión de diseño |
el máximo 20mpa, el mínimo 10Mpa |
|
Presión de trabajo |
normales de 12,5Mpa |
|
Cuota de producción |
1 juego |
|
Paquete |
Cuadro de polilevado |
|
Garantización |
un año |
|
Producción de equipos |
Puede hacer un reemplazo |
Aplicaciones
Sistemas HVAC: Los intercambiadores de calor de placa se utilizan en sistemas de calefacción, ventilación y aire acondicionado para transferir calor entre el aire del edificio y el agua o refrigerante circulante.
Refrigeración: Se utilizan en sistemas de refrigeración comerciales e industriales para procesos de refrigeración y transferencia de calor.
Procesamiento de alimentos y bebidas: Los intercambiadores de calor de placas juegan un papel crucial en el procesamiento de alimentos y bebidas para la pasteurización, calentamiento y enfriamiento de líquidos como leche, jugo, cerveza y vino.
Procesamiento químico: Se emplean en procesos de fabricación química para calentar y enfriar varios productos químicos y fluidos.
Pregunta y respuesta
P: ¿El producto viene con garantía?
R: Sí, nuestros productos vienen con una garantía por un cierto período. La información detallada de la garantía se incluye generalmente en el embalaje del producto o en el manual.Por favor, póngase en contacto con nuestro equipo de servicio al cliente sin demora., y le proporcionaremos el servicio post-venta necesario.
P: ¿Cuánto tiempo dura la entrega?
R: Normalmente alrededor de 15-20 días después del pago.
