Intercambiador de calor Vicarb placa soldada de alta presión níquel VU8 V20 V60

Descripción del producto

Exchanger de calor de placa de níquel de alta presión VU8 V20 V60 para el intercambiador de calor de placa de soldadura por agua

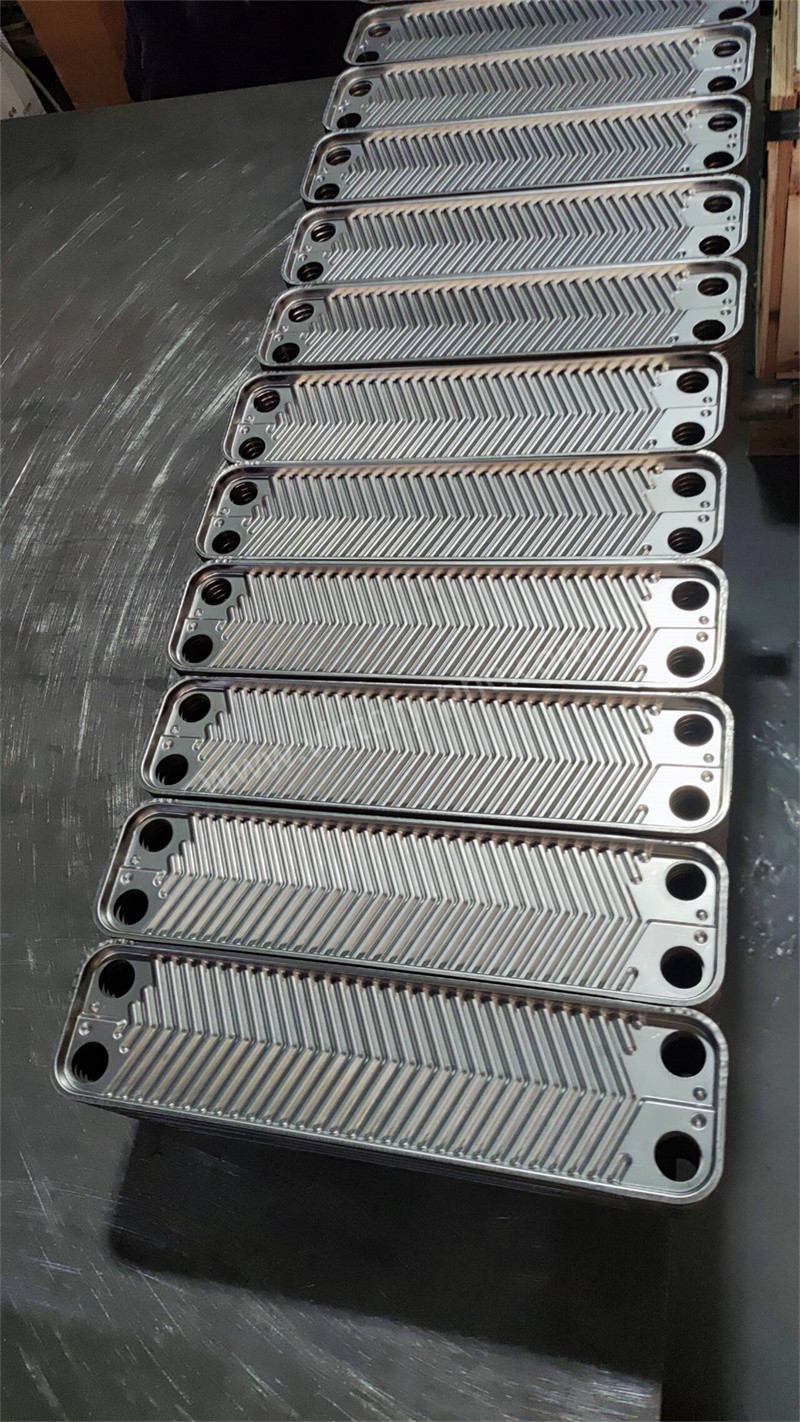

El Vicarb Placas de intercambiadores de calor

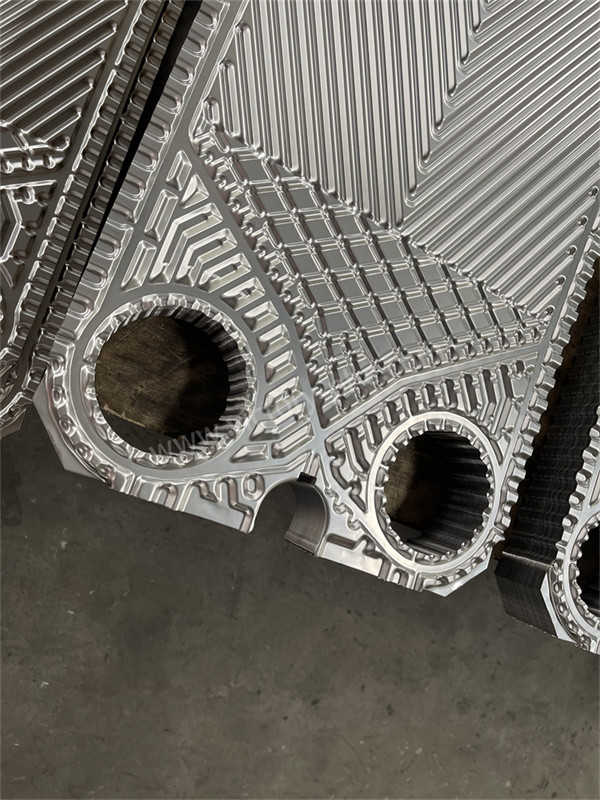

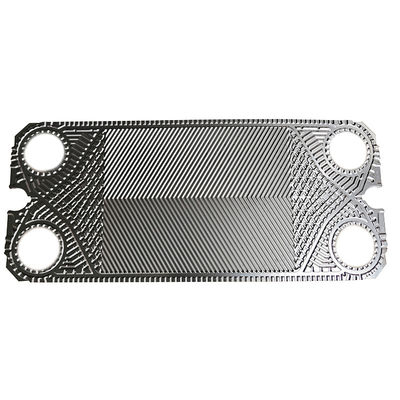

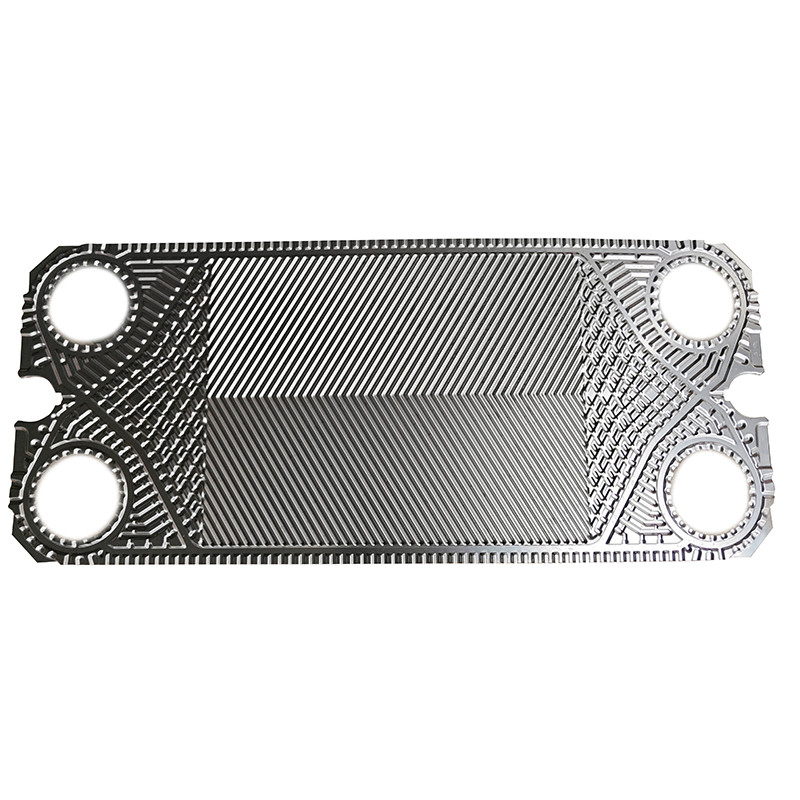

1. T.he placa de intercambiador de calor es una placa especialmente utilizada en los intercambiadores de calor para aislar el medio y realizar el intercambio de calor.Hay cuatro agujeros en las esquinas de la placa para los dos líquidos para la transferencia de calor a pasarLos materiales de las placas incluyen acero al carbono, acero inoxidable, aluminio y sus aleaciones, latón, aleación Monel, níquel, aluminio, titanio, etc. En la actualidad, el acero inoxidable es el más utilizado.Debido a la buena resistencia a la corrosión del titanio, especialmente en medios que contienen cloro, aunque el titanio es muy caro, los intercambiadores de calor de placa de titanio todavía se utilizan ampliamente en situaciones altamente corrosivas.El espesor de la placa es muy delgadoLa clave para la fabricación de intercambiadores de calor de placa es la formación de placas, que actualmente son casi todas placas estampadas.
2. Nuestras placas de intercambiador de calor son adecuadas paraGEA (Kelvion) / APV / Sondex / Tranter / Hisaka / API / Funke / Vicarb / Mueller / SWEP / Fischer / AGC / Thermalwave / ITT / LHE / DHP

Configuración del espesor de la placa del intercambiador de calor

• AISI 304 es generalmente de 0,4 o 0,5 mm de espesor
• AISI 316 es siempre 0,5 y 0,6 mm
• 254 SMO (alta aleación) típicamente 0,6 mm
• Las placas de titanio son siempre de 0,5 y 0,6 mm
• Algunos tienen placas más gruesas (para aplicaciones de alta presión)
• Algunos PHEs tienen 0,4 mm (operación de baja presión)
• C-276 Hastelloy (aleación de níquel) normalmente 0,6 mm

Clasificación de las placas de los intercambiadores de calor

• La forma de la sección transversal de las placas onduladas de espina de arenque a menudo es triangular.la resistencia al flujo es grande y no es adecuada para fluidos que contengan partículas o fibras.
• La placa ondulada horizontal recta es una placa ondulada horizontal recta con una forma de sección transversal de triángulo isósceles.y se puede alcanzar el coeficiente de transferencia de calor agua-agua.
• La característica de la placa ondulada en zigzag es que el área de la sección transversal del canal de flujo permanece sin cambios después del montaje, por lo que la resistencia es pequeña y puede funcionar a alta velocidad.Hay muchos contactos de apoyo y alta rigidez.
