SS304 SS316 Placas de intercambiador de calor Vicarb 0,5 mm 0,6 mm de espesor

Descripción del producto

0.5 mm 0,6 mm espesor SS304 SS316 Placa de intercambiador de calor Vicarb para enfriamiento y condensación

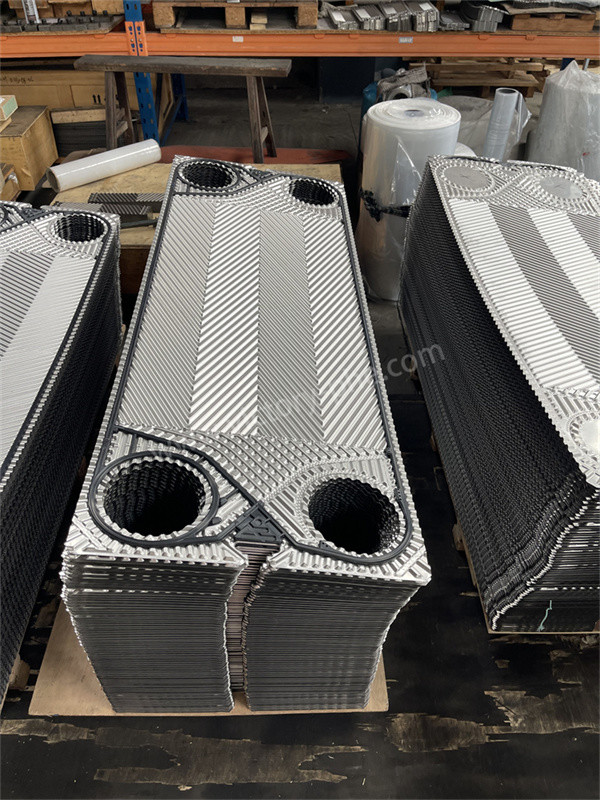

El Vicarb Placas de intercambiadores de calor

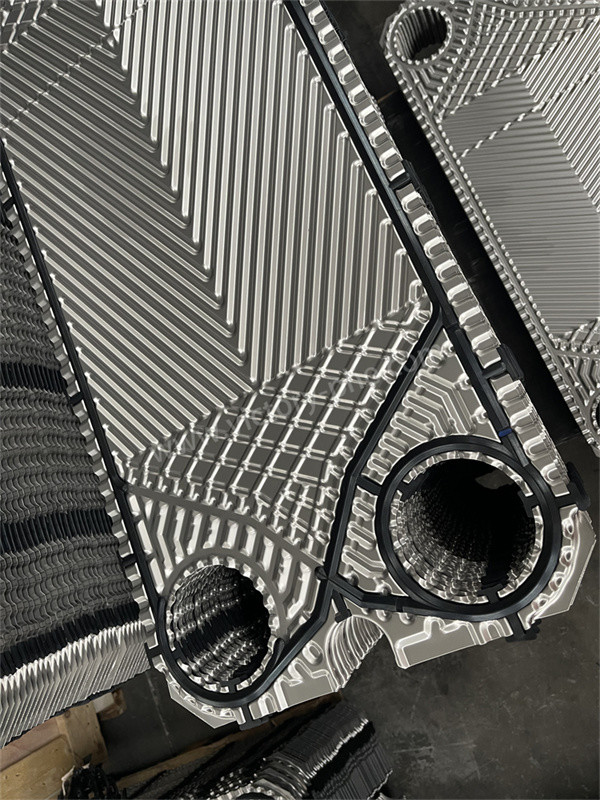

1. Las placas de intercambiador de calor son componentes esenciales que consisten en placas metálicas y juntas de sellado.Están diseñados con patrones ondulados en su superficieLas juntas de sellado se instalan en las ranuras para asegurar un sellado estrecho entre las placas, evitando cualquier fuga de líquido.Además, las juntas también sellan algunos de los agujeros de las esquinas, permitiendo que los dos fluidos fluyan alternativamente en ambos lados de las placas delgadas para un intercambio de calor eficiente.

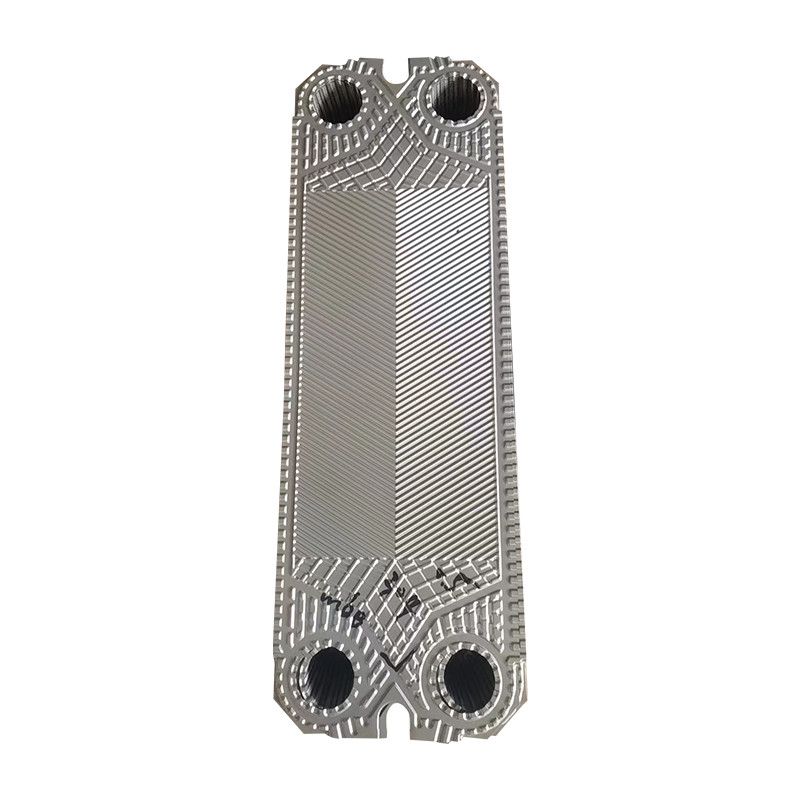

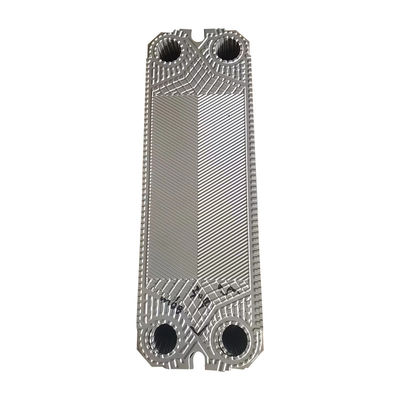

2. Las placas del intercambiador de calor de la placa generalmente están impresas con ondulaciones, comúnmente disponibles en dos estilos: "herringbone" y "horizontal recto".El estilo de espina de arenque ofrece ventajas como una mayor resistencia a la presión, mejoró el coeficiente de transferencia de calor y aumentó la resistencia del fluido en comparación con el estilo recto horizontal.Estas características hacen que las placas de estilo espina de arenque sean adecuadas para aplicaciones que requieren un mayor rendimiento y eficiencia.

Configuración del espesor de la placa del intercambiador de calor

• AISI 304 es generalmente de 0,4 o 0,5 mm de espesor
• AISI 316 es siempre 0,5 y 0,6 mm
• 254 SMO (alta aleación) típicamente 0,6 mm
• Las placas de titanio son siempre de 0,5 y 0,6 mm
• Algunos tienen placas más gruesas (para aplicaciones de alta presión)
• Algunos PHEs tienen 0,4 mm (operación de baja presión)
• C-276 Hastelloy (aleación de níquel) normalmente 0,6 mm

Tipos y materiales de placas de intercambiadores de calor:

Esquinaplacas de intercambiadores de calor
La forma de esta placa es similar a un rombo, con ángulos agudos en las esquinas.

Placas onduladas para intercambiadores de calor
La superficie de esta placa es ondulada, lo que mejora la eficiencia del intercambio de calor al aumentar la superficie.aplicaciones de alta presión y de alto flujo.

Tipo de ganchoplacas de intercambiadores de calor
Este tipo de placa está suspendida dentro del intercambiador de calor de la placa a través de un gancho en un lado, y el otro lado está libre.Las placas de tipo gancho se utilizan a menudo en aplicaciones que requieren limpieza frecuente porque se pueden quitar fácilmente.

Acero inoxidableplacas de intercambiadores de calor
Las láminas de acero inoxidable son la opción más común porque ofrecen buena resistencia a la corrosión y resistencia.

de aceroplacas de intercambiadores de calor
Las placas de titanio se utilizan a menudo para el intercambio de calor con medios altamente corrosivos debido a su alta resistencia a la corrosión y la inertad química.

Las aleaciones de níquelplacas de intercambiadores de calor

Las láminas de aleación de níquel se utilizan a menudo en aplicaciones de alta temperatura y presión debido a su alta resistencia al calor y resistencia.

Otros materiales metálicosplacas de intercambiadores de calor
Dependiendo del escenario de aplicación específico y de las características del medio, también se pueden seleccionar placas de cobre, aluminio, acero y otros materiales metálicos.
