Descripción del producto

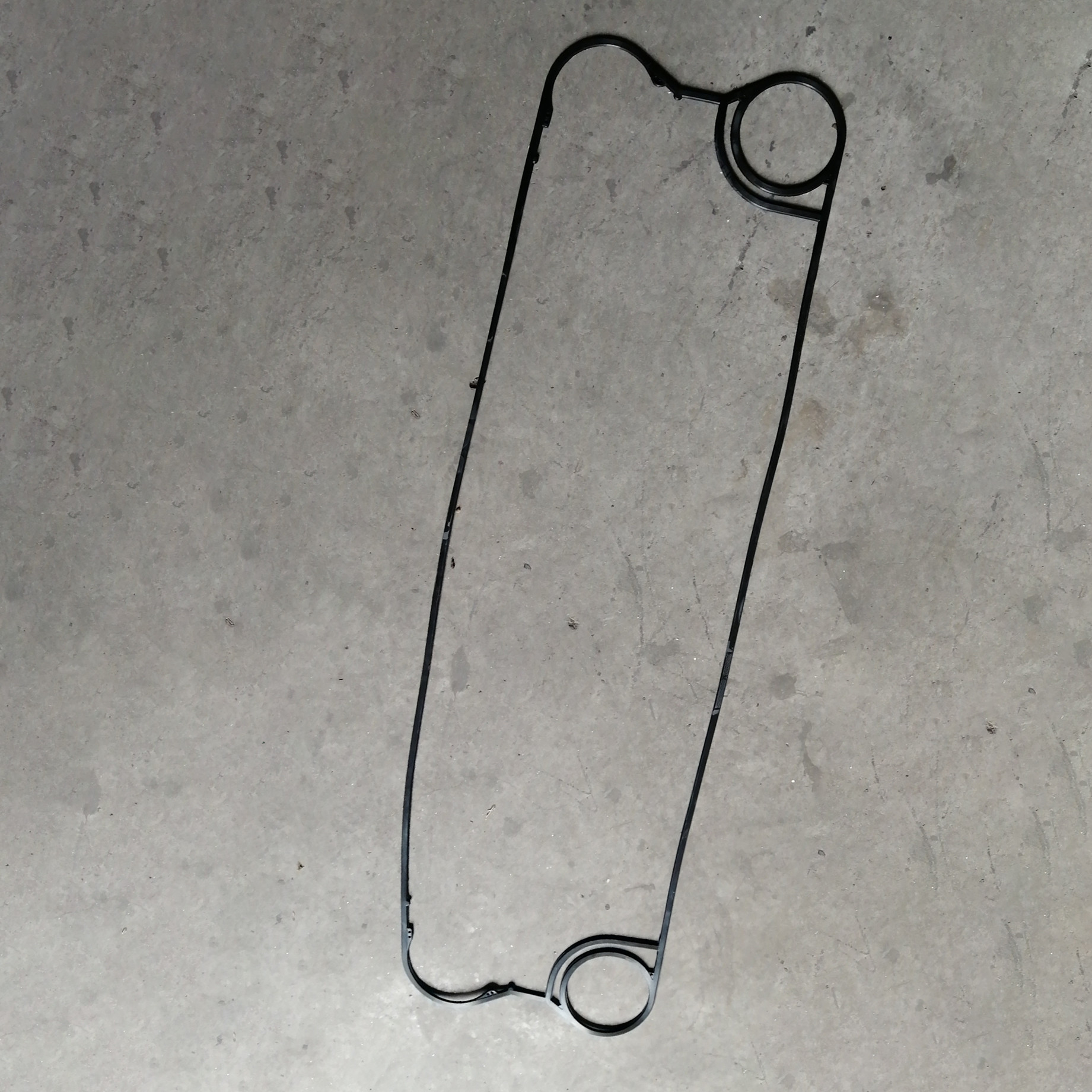

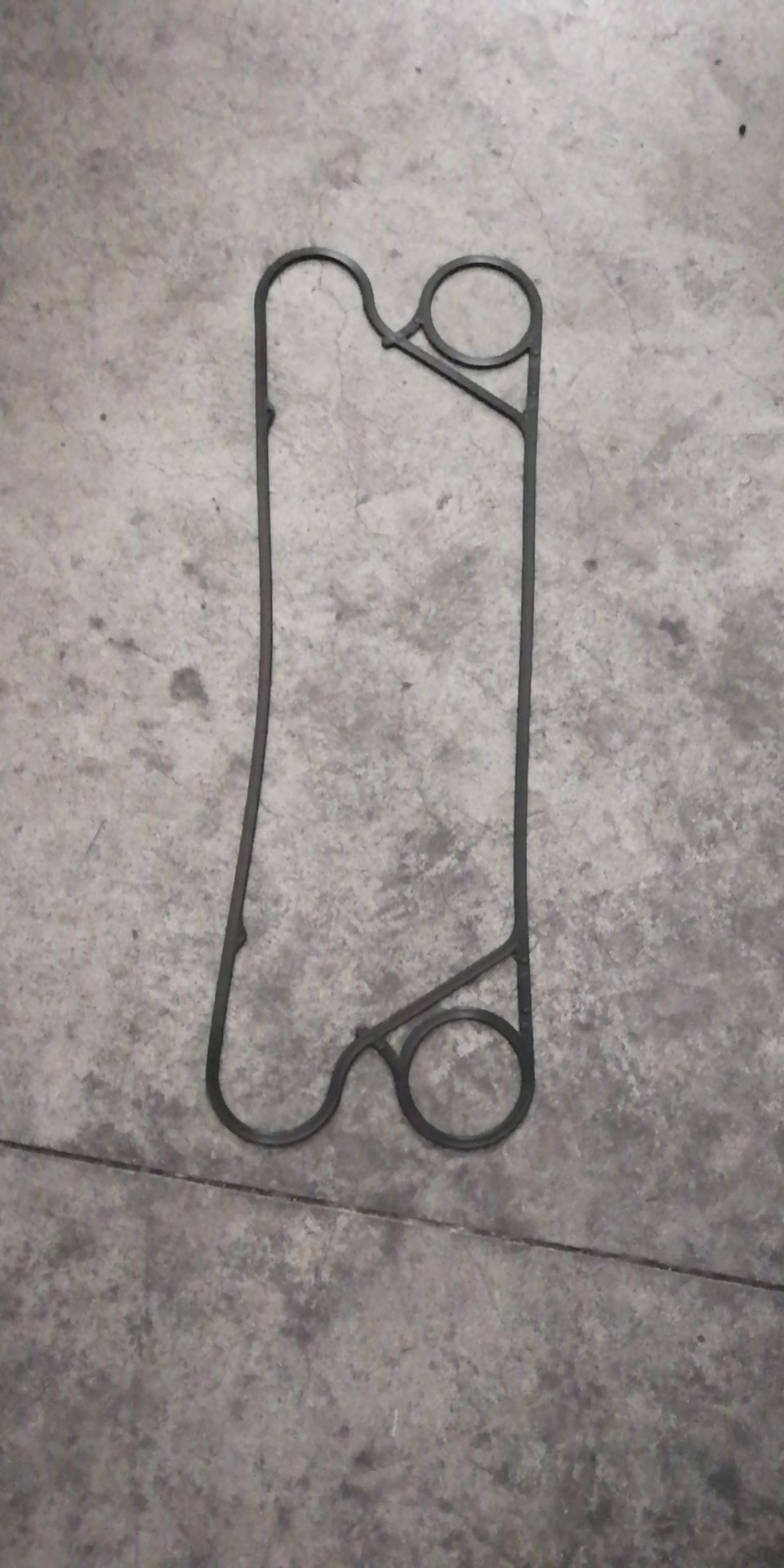

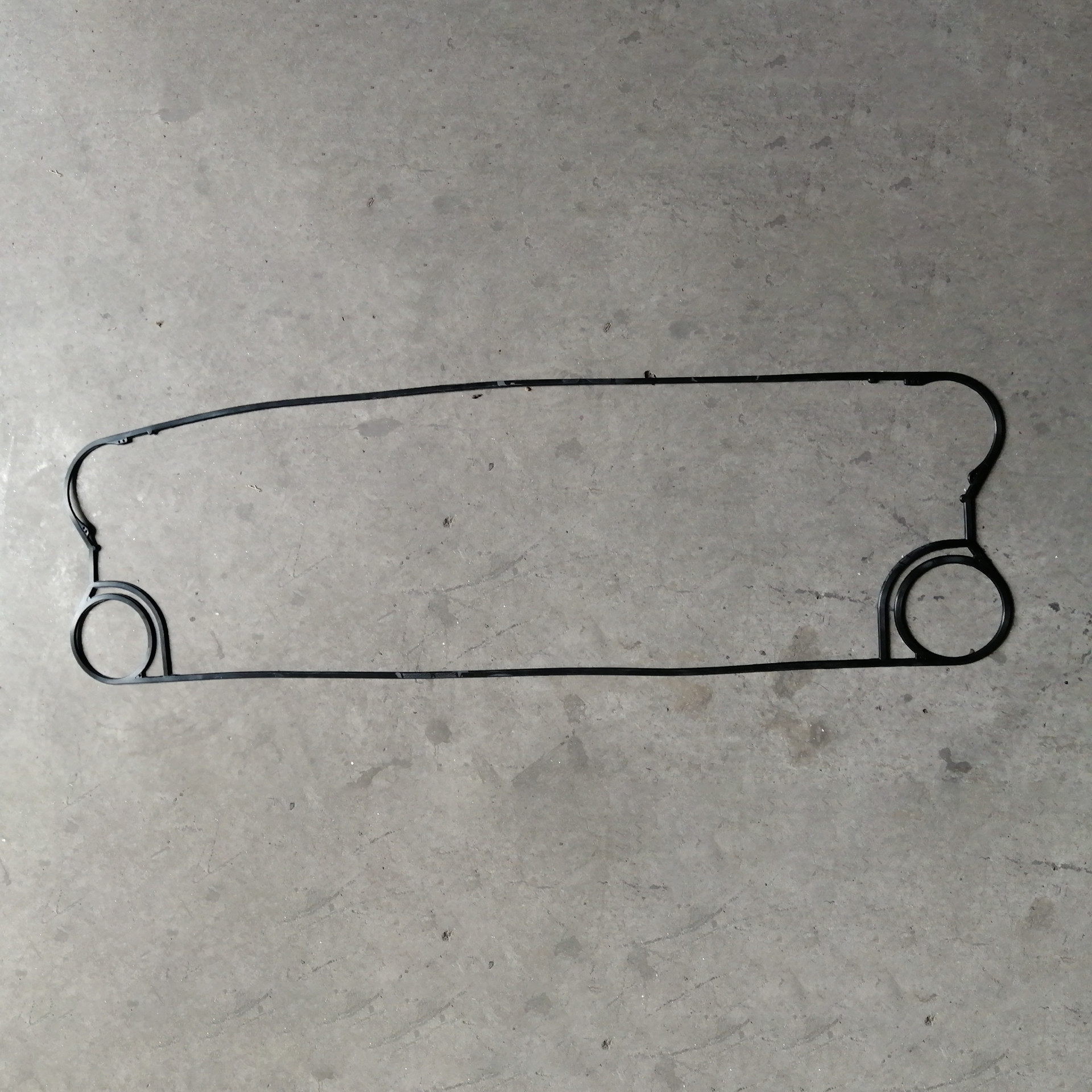

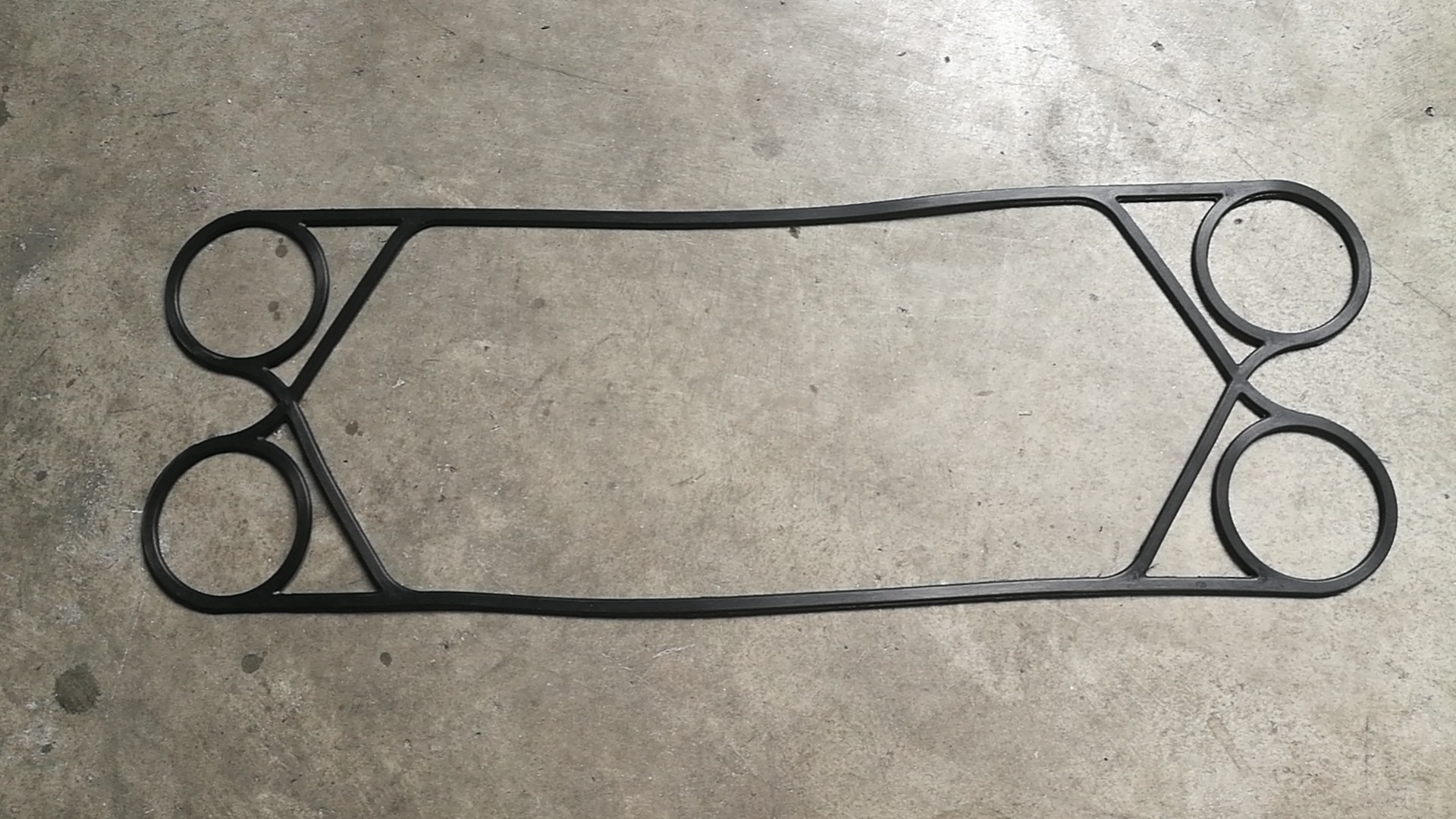

Placa del intercambiador de calor GX-12 Junta con material de caucho NRB/EPDM
Presa industrial Victory PHE Gx-12 - sellado confiable, aplicaciones versátiles
La Victory PHE Gx-12 es una junta industrial de grado profesional diseñada para proporcionar un sello confiable en una amplia gama de aplicaciones.es resistente al calor, productos químicos y abrasión.
Con un diseño de patrón único, esta junta asegura un ajuste ajustado y seguro, ofreciendo un rendimiento de sellado robusto.Puede acomodar la mayoría de las aplicaciones y es fácil de instalar.
La junta industrial Victory PHE Gx-12 es una opción ideal para aplicaciones industriales que requieren un sellado confiable.El diseño de patrón especializado garantiza un sello firme y duraderoCon sus amplias opciones de tamaño, esta junta se adapta a una amplia gama de aplicaciones y es sencilla de instalar.
Fabricado por el experimentado proveedor de juntas industriales Victory PHE, este producto refleja más de 50 años de experiencia en la industria.Victory PHE se compromete a proporcionar a los clientes productos y servicios de alta calidad y confiables.
Explore la junta industrial Victory PHE Gx-12 para ofrecer un rendimiento de sellado confiable para sus aplicaciones industriales.
Se aplicarán las siguientes medidas:
1. La junta del intercambiador de calor de placa es uno de los componentes importantes del intercambiador de calor de placa. Es una junta de sellado de anillo hecha de material que puede producir deformación plástica y tiene una cierta resistencia:está instalado en la ranura de la junta a lo largo de la periferia de la placa. sellar la periferia entre las placas para evitar que el líquido se escape hacia el exterior,y sellar parte de los orificios de las esquinas de acuerdo con los requisitos de diseño para permitir que fluyan líquidos fríos y calientes de acuerdo con sus canales de flujo respectivos- ¿ Por qué?
2. Hay una junta de sellado en la placa corrugada. La junta está diseñada con una estructura de sellado de doble canal y tiene un agujero de señal. Cuando el medio se filtra del sello del canal de flujo, el flujo se reduce a un mínimo de un centímetro.Puede filtrarse desde el agujero de señal., para que el problema pueda ser encontrado temprano y resuelto sin causar que los dos medios se mezclen.
| Marca/fabricante | Modelo |
| Serie Alfa |
M3, M6, M6-D, M6M, M6MC, M10B, M10M, M15B, M15M, M15MC, M20M, M20B, MX25B, MX25M, M30, TS, TL, T, P16, P26, P36, AK20, JWP26, JWP36, M6MW, M10BW, MK15BW |
Material de las juntas:
| El material | Rango de temperatura de funcionamiento | Condiciones de uso |
| Accesorios para el transporte de gas | ≤ 135°C | Resistente a los aceites minerales, animales, vegetales y otros medios no polares |
| Accesorios para la fabricación de acero | -5°C a 150°C | Resistente al petróleo crudo que contiene azufre, a los medios mezclados que contienen H2S, al aceite comestible a altas temperaturas y a otros medios no polares |
| Envases de EPDM | ≤ 160°C | Resistente al agua caliente, al vapor de agua, a las bebidas comestibles y a la esterilización de la leche a altas temperaturas |
| Envases de EPR a base de disolventes | -20°C a 150°C | Solventes polares y muchos otros solventes buenos, como los solventes lipídicos. |
| Envases de Viton universales | ≤ 180°C | Aceites minerales no polares, lubricantes y otros combustibles que contengan alcohol |
| Envases especiales de caucho fluorado | 30°C a 130°C | Ácidos inorgánicos que contienen oxígeno, tales como ácidos y bases de alta concentración |
Método de instalación
Las juntas de sellado del intercambiador de calor de placa se pueden dividir en 3 formas según el método de instalación en las placas de intercambiador de calor:
1Tipo de adhesión directa: después de aplicar sellador en la junta de sellado, se pega directamente en la ranura de instalación de la placa de intercambio de calor.
2Tipo de incrustación de clavos de plástico: la placa de intercambio de calor está diseñada con agujeros de montaje y las uñas de goma están diseñadas en el lado de la junta de sellado.Después de colocar la junta de sellado en la ranura de instalación, los clavos de goma están incrustados en los orificios de montaje.
3. Tipo snap-on: Hay hebillas en el lado de la junta de sellado, y las hebillas se utilizan para fijar la junta de sellado en la placa de intercambio de calor.
La junta de sellado utiliza diferentes tipos de caucho de acuerdo con diferentes medios y temperaturas de funcionamiento.
| Gasqueta del cuerpo principal | Temperatura de funcionamiento (°C) | Fluido adecuado |
| El NBR | -15 ~ +135 | Agua, agua de mar, sal mineral, salmuera |
| El EPDM | -25 ~ +180 | Agua caliente, vapor, ácido, base |
| F26: el número de unidades | -25 ~ +230 | Ácido, base, fluido |
| El FTP | 0 ~ + 160 | Ácido concentrado, base, aceite de alta temperatura, vapor |
| FKM | -25 ~ 200 | Ácido de vapor, 98% de SO2, agua de cloro. |
Pregunta y respuesta
P1: ¿El producto de juntas viene con garantía?
A1: Las juntas son accesorios de consumo, y el ciclo de sustitución se determina generalmente de acuerdo con las condiciones específicas de uso por el cliente.temperatura, etc. Por lo general, recomendamos comprar más para fines de reemplazo y respaldo.
P2: ¿Existe un descuento disponible para compras al por mayor o a granel?
R2: Sí, ofrecemos descuentos para compras al por mayor y a granel.Por favor, póngase en contacto con nuestro equipo de servicio al cliente para obtener información sobre descuentos al por mayor y cantidades mínimas de compra.
