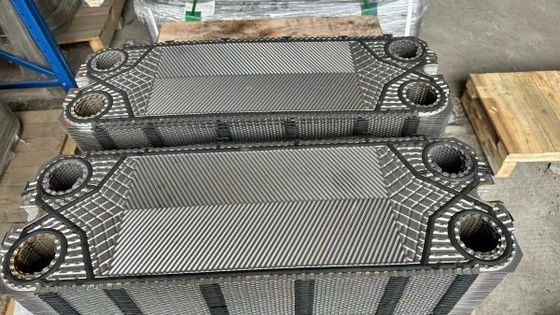

316/0.6 Placa de intercambiador de calor de material La opción de ahorro de espacio y versátil para la transferencia de calor

Descripción del producto

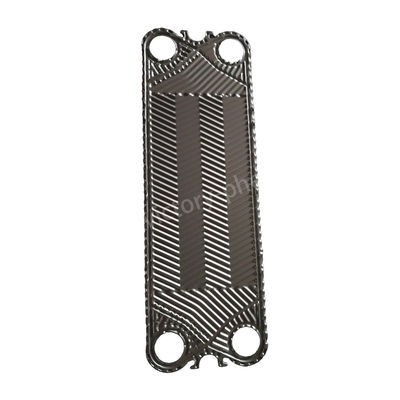

M15B M15M Placa de intercambiador de calor de alta theta con junta para una refrigeración óptima

Placas de intercambiadores de calor

Una placa intercambiadora de calor, también conocida como un intercambiador de calor de placa, es un dispositivo utilizado para transferir calor entre dos flujos de fluido.Se compone de una serie de placas metálicas dispuestas de tal manera que permite un intercambio de calor eficiente entre los fluidos manteniéndolos físicamente separados.

Los componentes clave de una placa de intercambiador de calor incluyen:

Placas: Las placas suelen estar hechas de acero inoxidable, titanio u otros materiales adecuados para aplicaciones de transferencia de calor.Están diseñados con patrones específicos de canales y pasajes para facilitar el intercambio de calor.

En los intercambiadores de calor de placas soldadas, las placas están selladas con juntas para evitar la fuga de fluido entre los canales.las placas están permanentemente selladas., eliminando la necesidad de juntas.

Marco y conexiones: Las placas se apilan y sujetan en un marco, que proporciona soporte y facilita la conexión de los puertos de entrada y salida de fluido.

Los productos son principalmente adecuados para ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Aplicaciones

Configuración del espesor de la placa del intercambiador de calor

• AISI 304 es generalmente de 0,4 o 0,5 mm de espesor
• AISI 316 es siempre 0,5 y 0,6 mm
• 254 SMO (alta aleación) típicamente 0,6 mm
• Las placas de titanio son siempre de 0,5 y 0,6 mm
• Algunos tienen placas más gruesas (para aplicaciones de alta presión)
• Algunos PHEs tienen 0,4 mm (operación de baja presión)
• C-276 Hastelloy (aleación de níquel) normalmente 0,6 mm

Proceso de producción:

• Preparación de materias primas: Las placas de acero inoxidable de alta calidad se seleccionan como materias primas debido a su excelente resistencia a la corrosión y conductividad térmica.El espesor de la placa se determina sobre la base de las especificaciones del producto y los requisitos de diseño.
• Cortado y nivelado: Las placas de acero inoxidable se cortan con precisión utilizando máquinas herramienta para cumplir con los requisitos de diseño.
• Estampado: Las placas aplanadas son estampadas con una prensa hidráulica para crear patrones específicos de espina de arenque.Se mantiene un control preciso durante el proceso de estampado para evitar la deformación o el daño de la placa.
• Tratamiento de la superficie: Las placas se someten a un tratamiento de superficie como el pulido, el chorro de arena o el recubrimiento para mejorar la resistencia a la corrosión y el rendimiento de transferencia de calor.La elección del método de tratamiento depende de las necesidades específicas.
• Ensamblaje e inspección: Las placas se ensamblan de acuerdo con los requisitos de diseño, formando un intercambiador de calor de placa desmontable con sellos de juntas de goma o un intercambiador de calor de placa totalmente soldado mediante soldadura por arco de argón.Se garantiza un ajuste ajustado y la ausencia de huecos durante el montajeDespués del ensamblaje se realiza una rigurosa prueba de presión de rendimiento y se emite un informe de fábrica para verificar el cumplimiento de las normas de calidad.
•
