Acero inoxidable de molibdeno

Descripción del producto

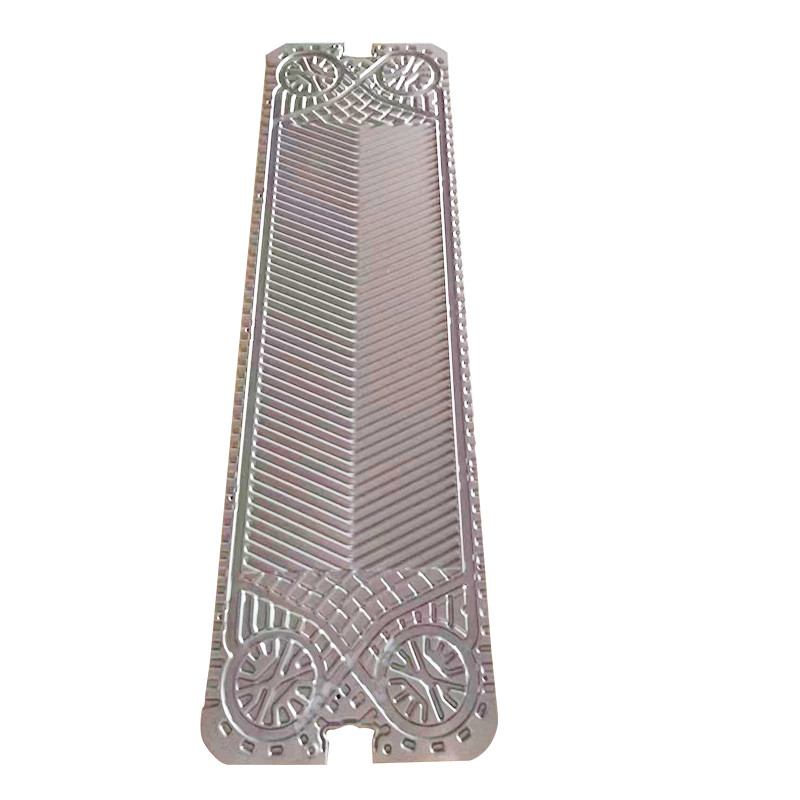

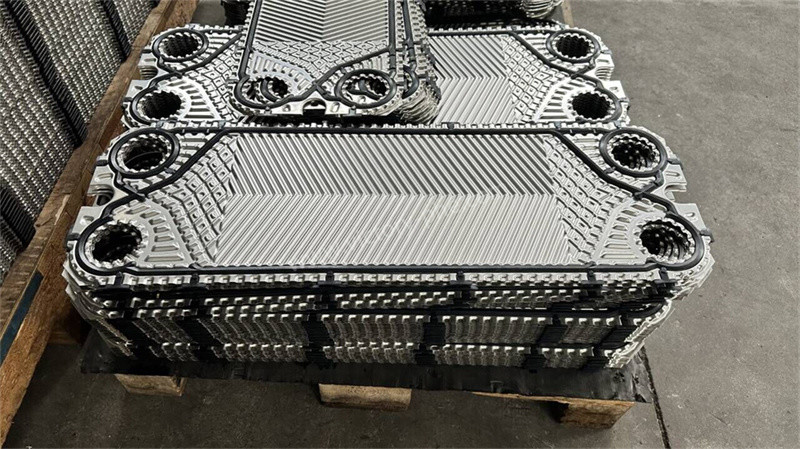

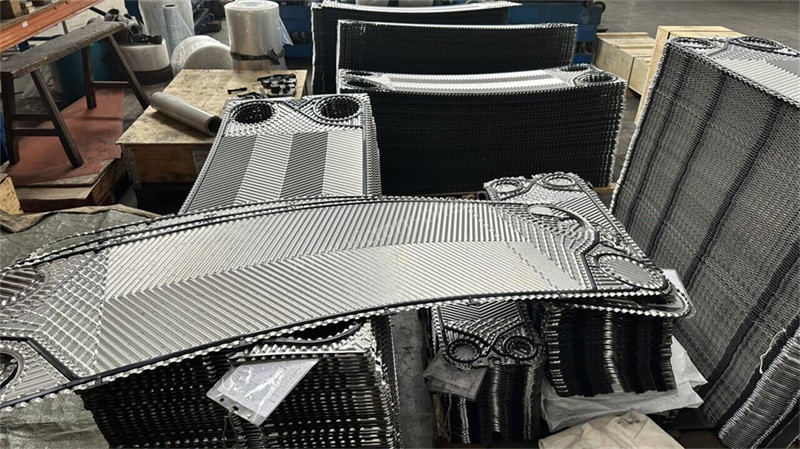

GC26 GX100 Placa de intercambiador de calor de acero inoxidable de titanio molibdeno tranter con junta de EPDM

- ¿Qué quieres decir? Placas de intercambiadores de calor

1. Un intercambiador de calor de placa es un tipo moderno y eficiente de intercambiador de calor compuesto por una serie de placas metálicas con formas onduladas específicas.Se encuentra una amplia aplicación en industrias como la petroquímica., ingeniería mecánica, automoción, procesamiento de alimentos, energía y metalurgia, construcción naval, HVAC, y más.
2. Las placas de intercambiador de calor son componentes especializados utilizados en los intercambiadores de calor de placa para separar fluidos y facilitar el intercambio de calor.placas onduladas de hueso de arenque, placas onduladas horizontales planas y placas en relieve.

Los componentes estructurales del intercambiador de calor de placa: Placas de intercambiadores de calor, juntas, placas de compresión fijas, placas de compresión móviles, barras de guía, pinzas y tuercas de sujeción, pilares, tabiques intermedios, etc.

1. Placas para intercambiadores de calor: una lámina de metal prensada con ondulaciones, ranuras de sellado y orificios de esquina, que es un elemento importante de transferencia de calor.aumentar la resistencia y la rigidez de las placas finas, mejora la capacidad de presión del intercambiador de calor y promueve el flujo turbulento de fluido en la superficie del intercambiador de calor, reduciendo la formación de sedimentos y suciedad.
2. Envases: sellar la periferia de la placa para evitar la fuga de líquido hacia el exterior,y sellar parte de los orificios de las esquinas de acuerdo con los requisitos de diseño para permitir que fluidos calientes y fríos fluyan en sus canales respectivos.
3. Placas de compresión fijas y placas de compresión móviles: generalmente hechos de placa de acero al carbono o placa de acero inoxidable,el espesor se determina de acuerdo con la capacidad de carga de presión para garantizar que las placas de intercambio de calor estén selladas y sujetadas uniformementeLa placa de compresión fija se fija en el extremo delantero y la placa de compresión móvil se utiliza junto con ella y puede deslizarse sobre la barra de guía para una fácil instalación.Desmontaje y mantenimiento.
4. Rodas de guía:fijado en la placa de sujeción y en el pilar, utilizado para sostener y colocar la placa.
5. Placa de separación intermedia: una placa que divide un intercambiador de calor de placa en dos o más secciones de intercambio de calor.el conjunto de placas en el mismo marco puede dividirse en dos o varias seccionesCuando solo hay dos fluidos intercambiando calor, no se necesita una partición intermedia.
6. De las partidas de las partidas de las demás partidas: dispuestas uniformemente alrededor de la placa de compresión, utilizadas para sujetar la placa entre la placa de compresión fija y la placa de compresión móvil.
7. El pilar: soporta el peso del intercambiador de calor de placa e integra todo el intercambiador de calor.

Aplicaciones
