Las piezas del intercambiador de calor de la placa de triturador de molibdeno titanio Hastelloy

Descripción del producto

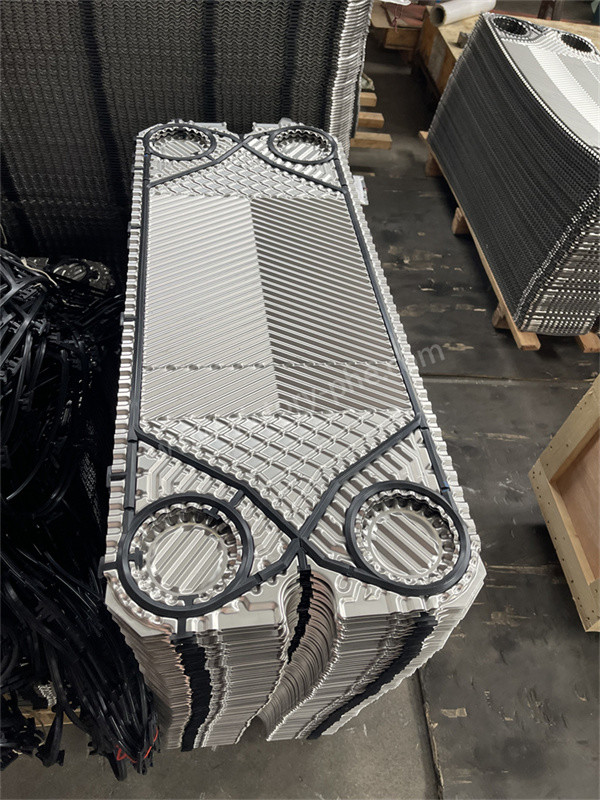

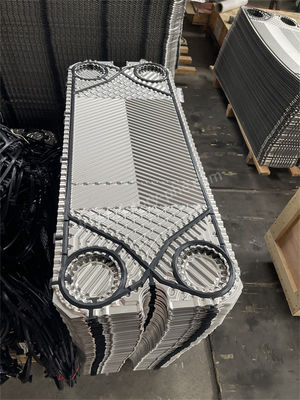

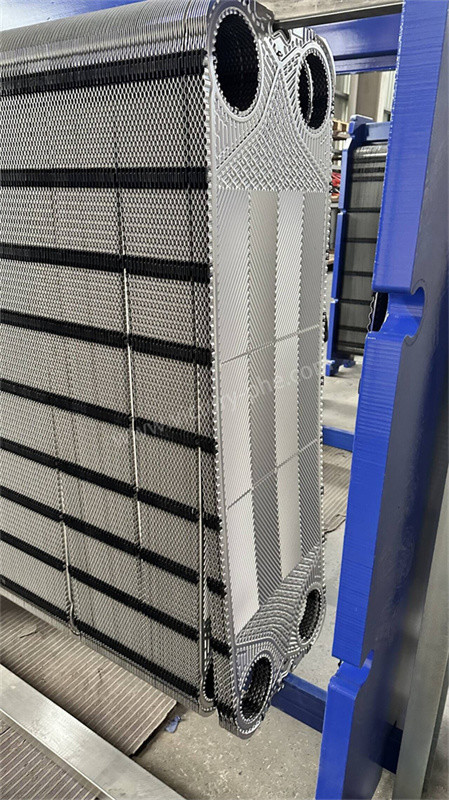

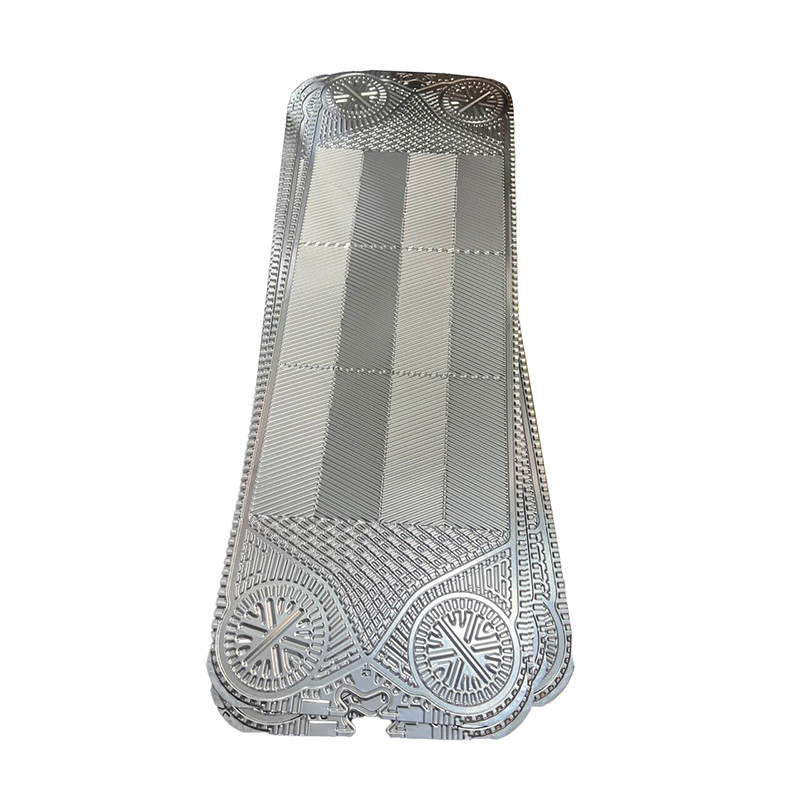

Placa del intercambiador de calor Tranter GC26 GX100 hecha de acero inoxidable titanio Hastelloy níquel molibdeno

Sondex Placas de intercambiadores de calor

1. Las placas de intercambiadores de calor están diseñadas específicamente para aislar fluidos y facilitar el intercambio de calor en los intercambiadores de calor de placas.placas onduladas de hueso de arenque, placas onduladas horizontales planas y placas en relieve.
2. Un intercambiador de calor de placa con juntas se compone de múltiples placas finas onduladas estampadas, que se apilan a intervalos especificados y se sellan con juntas.Las placas y juntas se comprimen entre sí mediante un marco y tornillos de apretamientoLos cuatro orificios de las placas y juntas forman canales de distribución y recogida de fluidos.que les permite fluir en los canales respectivos a ambos lados de cada placa y someterse a un intercambio de calor.

Principio de funcionamiento:

• El intercambiador de calor de placa es un nuevo tipo de intercambiador de calor de alta eficiencia hecho de placas metálicas apiladas con una cierta forma corrugada.las placas de compresión (placas terminales móviles), placas de extremo fijo) y marcos (barras de guía superiores e inferiores), soporte frontal), las placas están selladas y guiadas por juntas de sellado para separar los canales de fluido frío/caliente.El medio de intercambio de calor frío/caliente fluye a través de los canales respectivos e intercambia calor con las placas separadas. intercambio para alcanzar la temperatura deseada por el usuario.
• Después de ensamblarse en un paquete de placas, se forman un tubo de distribución y un tubo de recolección para el fluido.Después del intercambio térmico del medio frío/caliente, el calor se devuelve de las respectivas tuberías de recogida para su reciclado.

Selección del material de las placas para los intercambiadores de calor de las placas:

1. Agua del grifo común:Para las aplicaciones de agua pura, el acero inoxidable 304 se elige comúnmente. Sin embargo, para el agua de pozo, el agua de los ríos, el agua circulante de circuito cerrado y otros medios complejos,El acero inoxidable 316 es preferido debido a su superior resistencia a la corrosión en comparación con el 304.En el caso del agua de mar, el titanio puro (GR1) es la opción preferida debido a la alta concentración de iones cloruro.el acero inoxidable super 254SMO puede utilizarse en ambientes con un contenido de iones de cloruro superior al 316.
2. Ácido:Para el ácido sulfúrico diluido con una concentración inferior al 10% y una temperatura inferior a 50 °C, se puede utilizar acero inoxidable 316.254SMOEl mismo principio se aplica al ácido fosfórico y al ácido clorhídrico.
3. El vaporEn las regiones del sur se elige generalmente el acero inoxidable 316L, ya que las temperaturas del vapor son generalmente superiores a 120°C.Considerando los factores de coste, algunos clientes pueden optar por el acero inoxidable 304.Debe tenerse en cuenta que el uso prolongado de acero inoxidable 304 en aplicaciones de vapor a alta temperatura puede resultar en la deformación del intercambiador de calor de placa..
4. Aceite:Para el aceite de lubricación de equipos generales y aplicaciones de aceite hidráulico, el acero inoxidable 304 es adecuado.se recomienda el acero inoxidable 316.

Aplicaciones
