Partes de intercambiadores de calor de tipo de placa de gasket Chevron para APV SPX

Descripción del producto

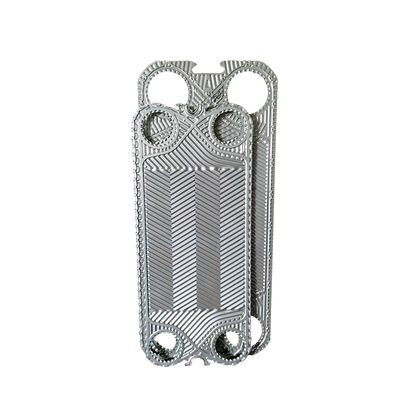

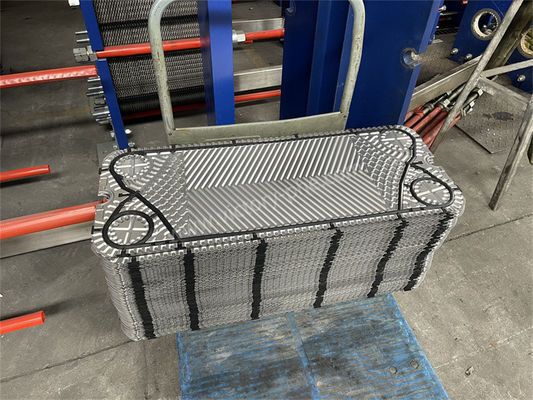

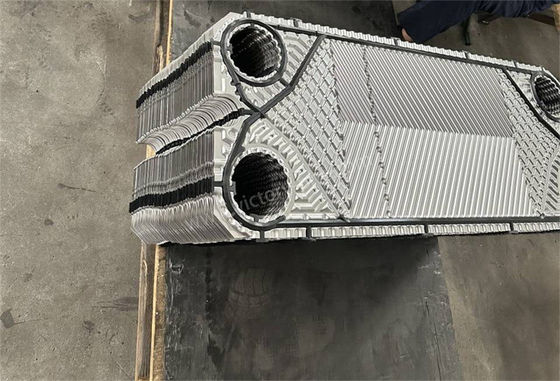

Placa de intercambiador de calor anticorrosión para APV SPX//ACCESSEN/GEA en acero inoxidable

El valor de las emisiones de gases de efecto invernaderoPlacas de intercambiadores de calor

1. Las placas del intercambiador de calor tienen cuatro agujeros en las esquinas a través de los cuales pasan los dos fluidos involucrados en la transferencia de calor.Las placas metálicas se instalan dentro de un marco que tiene una placa fija y una placa de sujeción móvil en un ladoLas placas están equipadas con juntas de sellado, que sellan los canales de fluidos y guían el flujo de los fluidos alternadamente en sus pasajes respectivos,facilitando el intercambio de calorEl caudal, las propiedades físicas, la caída de presión y la diferencia de temperatura de los fluidos determinan el número y el tamaño de las placas necesarias para el intercambiador de calor.
2. Las placas de intercambiador de calor se fabrican utilizando moldes extremadamente precisos para un proceso de estampado de una sola vez.Esto asegura el contacto uniforme de metal a metal entre las placas, lo que permite que los intercambiadores de calor de placas funcionen eficazmente bajo altas presiones y resistan las descargas de presión del sistema.

3. Los productos son principalmente adecuados para el tratamiento de / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Aplicaciones

Configuración del espesor de la placa del intercambiador de calor

• AISI 304 es generalmente de 0,4 o 0,5 mm de espesor
• AISI 316 es siempre 0,5 y 0,6 mm
• 254 SMO (alta aleación) típicamente 0,6 mm
• Las placas de titanio son siempre de 0,5 y 0,6 mm
• Algunos tienen placas más gruesas (para aplicaciones de alta presión)
• Algunos PHEs tienen 0,4 mm (operación de baja presión)
• C-276 Hastelloy (aleación de níquel) normalmente 0,6 mm

Principio de funcionamiento:

• Un intercambiador de calor de placa consiste en apilar placas metálicas con una cierta forma corrugada para crear un nuevo tipo de intercambiador de calor de alta eficiencia.La estructura del intercambiador de calor de placa incluye juntas, placas de sujeción (placa de extremo móvil, placa de extremo fija) y un marco (barras de guía superiores e inferiores, pilar de apoyo frontal).Creando canales separados para los fluidos fríos y calientesLos fluidos fríos y calientes fluyen a través de sus canales respectivos e intercambian calor con las placas adyacentes para alcanzar la temperatura deseada.
• Cada placa tiene aberturas en sus cuatro esquinas, y cuando se ensamblan en un paquete de placas, forman canales de distribución y recolección para los fluidos.Después del intercambio de calor entre los fluidos fríos y calientes, vuelven a sus respectivos canales de recogida y circulan para su reutilización.
