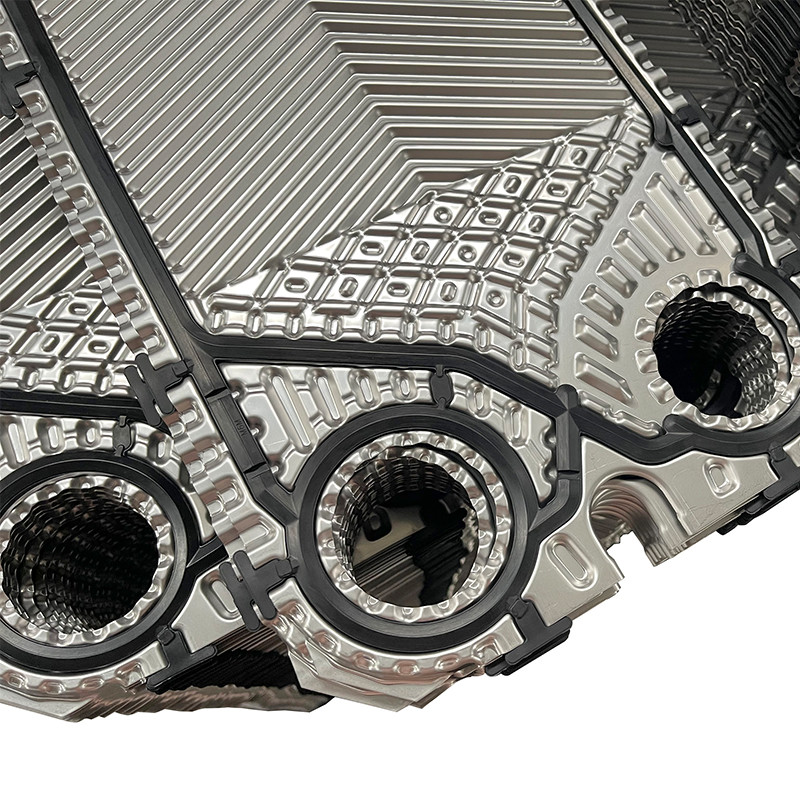

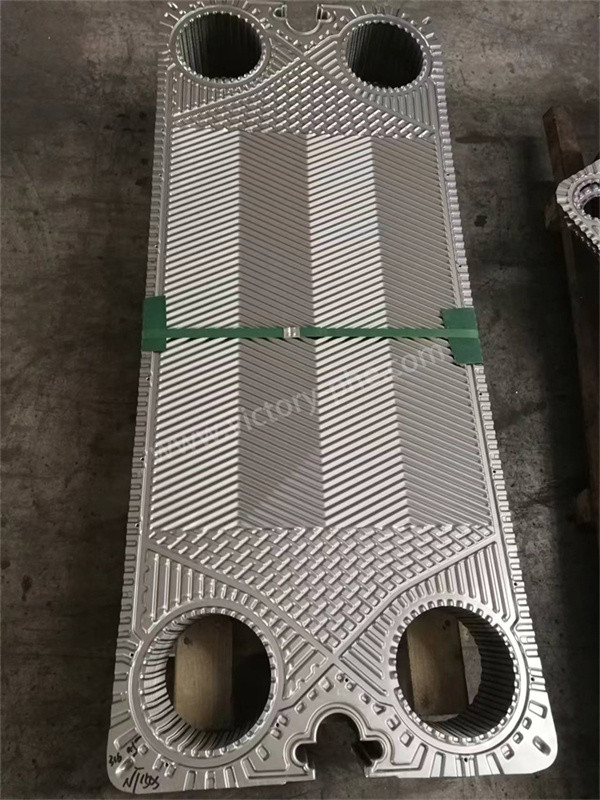

Componentes esenciales de la placa de intercambiador de calor de placa de Chevron personalizada

Descripción del producto

Placa de intercambiador de calor APV SPX para una amplia gama de modelos y marcas de intercambiadores de calor de placa

El valor de las emisiones de gases de efecto invernaderoPlacas de intercambiadores de calor

1. Las placas de los intercambiadores de calor son componentes esenciales utilizados en los intercambiadores de calor para transferir calor entre dos fluidos.Estas placas proporcionan una alta conductividad térmica y resistencia a la corrosiónLas placas se ensamblan en una pila, formando canales para que los fluidos calientes y fríos fluyan a través de ellas.permitir un intercambio de calor eficienteLas placas de intercambiadores de calor desempeñan un papel crucial en varias industrias, optimizando la transferencia de calor en sistemas HVAC, procesamiento químico, generación de energía y aplicaciones de refrigeración.

2. Los productos son principalmente adecuados para el tratamiento de / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Aplicaciones

Proceso de producción:

• Preparación de materias primas: Las placas de acero inoxidable de alta calidad se seleccionan como materias primas debido a su excelente resistencia a la corrosión y conductividad térmica.El espesor de la placa se determina sobre la base de las especificaciones del producto y los requisitos de diseño.
• Cortado y nivelado: Las placas de acero inoxidable se cortan con precisión utilizando máquinas herramienta para cumplir con los requisitos de diseño.
• Estampado: Las placas aplanadas son estampadas con una prensa hidráulica para crear patrones específicos de espina de arenque.Se mantiene un control preciso durante el proceso de estampado para evitar la deformación o el daño de la placa.
• Tratamiento de la superficie: Las placas se someten a un tratamiento de superficie como el pulido, el chorro de arena o el recubrimiento para mejorar la resistencia a la corrosión y el rendimiento de transferencia de calor.La elección del método de tratamiento depende de las necesidades específicas.
• Ensamblaje e inspección: Las placas se ensamblan de acuerdo con los requisitos de diseño, formando un intercambiador de calor de placa desmontable con sellos de juntas de goma o un intercambiador de calor de placa totalmente soldado mediante soldadura por arco de argón.Se garantiza un ajuste ajustado y la ausencia de huecos durante el montajeDespués del montaje se realiza una prueba de presión de rendimiento rigurosa y se emite un informe de fábrica para verificar el cumplimiento de los estándares de calidad

Principio de funcionamiento:

Un intercambiador de calor de placa consiste en apilar placas metálicas con una cierta forma corrugada para crear un nuevo tipo de intercambiador de calor de alta eficiencia.La estructura del intercambiador de calor de placa incluye juntas, placas de sujeción (placa de extremo móvil, placa de extremo fija) y un marco (barras de guía superiores e inferiores, pilar de apoyo frontal).Creando canales separados para los fluidos fríos y calientesLos fluidos fríos y calientes fluyen a través de sus canales respectivos e intercambian calor con las placas adyacentes para alcanzar la temperatura deseada.

Cada placa tiene aberturas en sus cuatro esquinas, y cuando se ensamblan en un paquete de placas, forman canales de distribución y recolección para los fluidos.Después del intercambio de calor entre los fluidos fríos y calientes, vuelven a sus respectivos canales de recogida y circulan para su reutilización.
